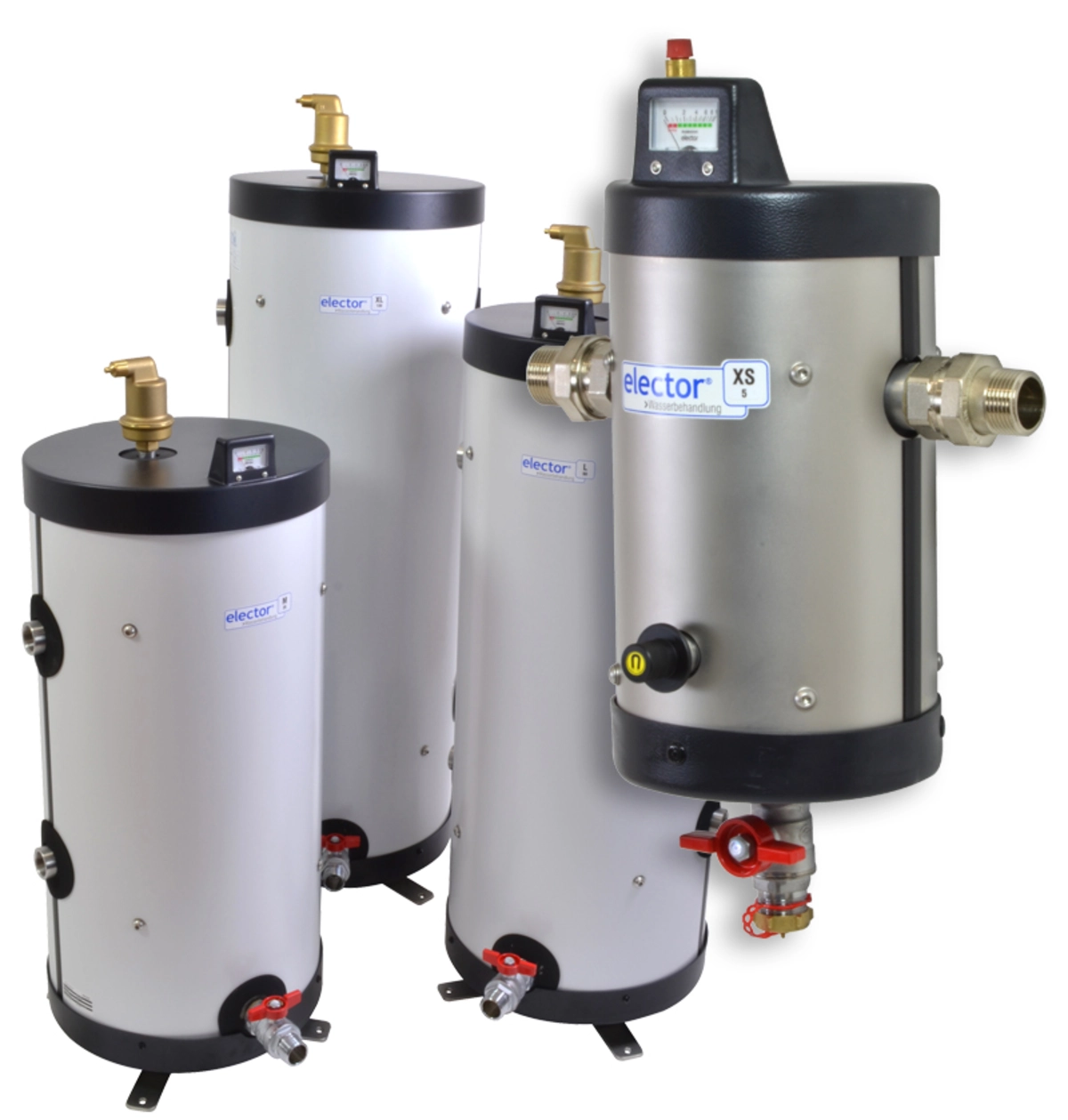

Korrosionsschutz für Heizungsanlagen
Schutz vor Rost und Schlamm in Heizungsanlagen
Die Methode der elektrochemische Wasserbehandlung mit galvanischem Element setzt elector seit Unternehmensgründung im Jahr 1991 erfolgreich zum Korrosionsschutz in Heizungsanlagen ein.
elector-Reaktionsbehälter zum Korrosionsschutz in der Heizung werden insbesondere in alten Fußbodenheizungen, die mit den Folgen der Sauerstoffdiffusion durch Fußbodenheizungsrohre zu kämpfen haben, eingebaut. Probleme in der Heizung, wie verschlammte Fußbodenheizung, rostende Heizkessel, festsitzende Armaturen und Rohrdurchbrüche können mit einer entsprechenden Wasserqualität vermindert und gar verhindert werden – die elektrochemische Wasserbehandlung ist eine zuverlässige Methode, welche die Korrosion in der Heizung bekämpfen kann.
Das elektrochemische Verfahren zum Heizungsschutz eignet sich jedoch auch hervorragend für den Schutz von Heizungsanlagen jüngerer Bauart. Heizungsanlagen, die mit salzarmen Wasser oder in geringen Temperaturen betrieben werden, leiden oftmals unter Korrosionserscheinungen durch einen zu geringen pH-Wert. Mit dem Einsatz der elector-Reaktionsbehälter, die verdientermaßen auch Korrosionsschutzgeräte für Heizungsanlagen genannt werden, kann Korrosionsproblemen durch einen zu geringen pH-Wert vorgebeugt werden.
Die Verbesserung der Wasserqualität durch elektrochemische Wasserbehandlung erfolgt dabei automatisch, ohne das Zudosieren chemischer Zusatzmittel, wodurch ein salzarmer Betrieb der Heizung bei idealem pH-Wert möglich ist.
Der Einsatz der Technik, welche die elector-Korrosionsschutzgeräte zum Korrosionsschutz in der Heizung nutzen, wird in anerkannten Richtlinien aufgeführt (VDI 2035, AGFW) und von der Schweizer Richtlinie SWKI BT 102-01 sogar ausdrücklich empfohlen.
Von bekannten Marktpartnern empfohlen
DIMPLEX, einer der führenden Hersteller von Wärmepumpen, empfiehlt im Planungshandbuch Wärmepumpen (Stand 01.2015) zum Schutz vor Korrosion durch Sauerstoffüberschuss den Einsatz einer elector-Anlage in Heizungsanlagen mit diffusionsoffenen Materialien.
Bewährte Technik
Kernfunktion der elector Reaktionsbehälter ist die elektrochemische Wasserbehandlung zum Korrosionsschutz in Heizungsanlagen.

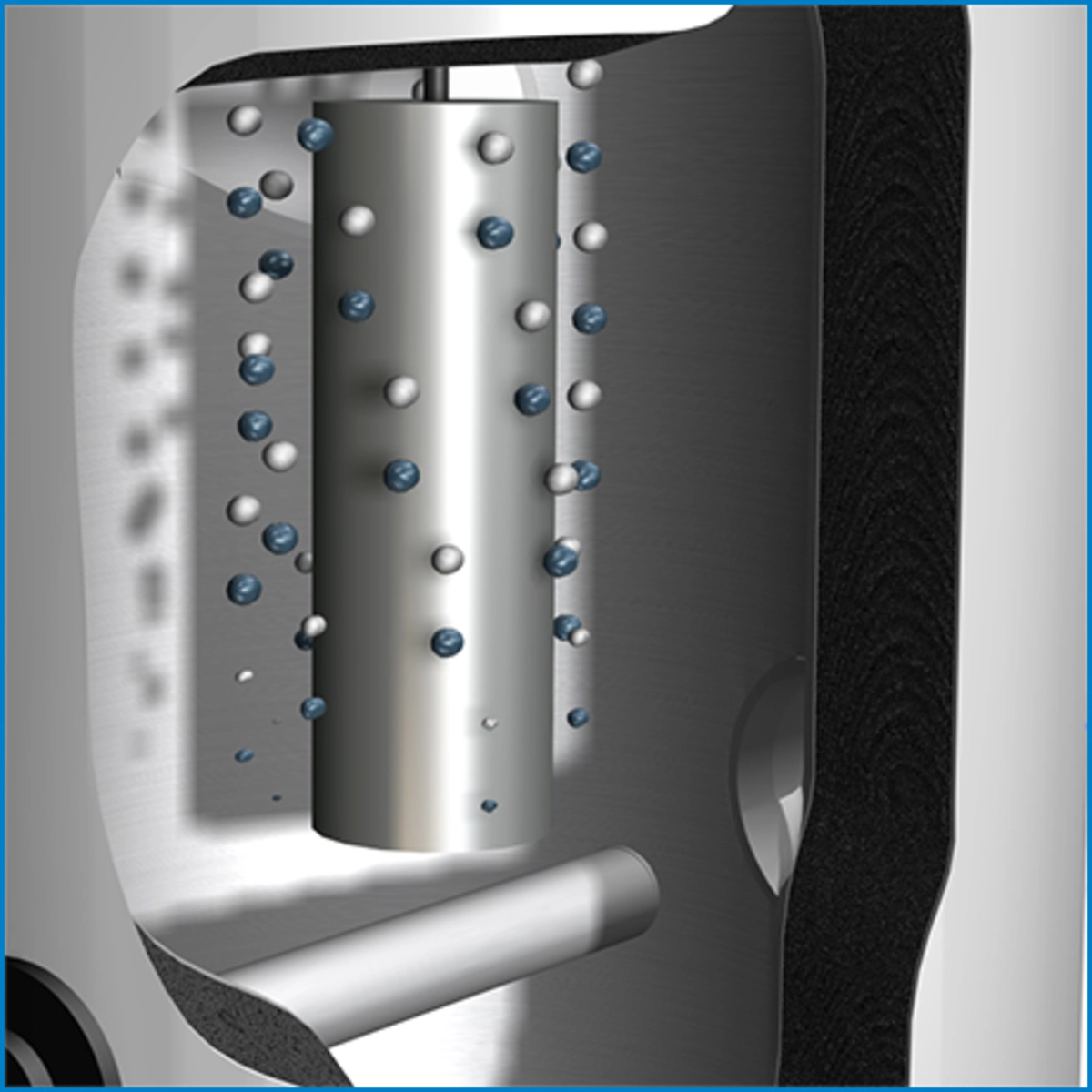

Durch spontane Ausbildung eines galvanischen Elementes werden im Heizungswasser diverse Reaktionen ausgelöst. Hauptfunktionen sind die Stabilisierung des pH-Wertes sowie eine kontinuierliche Sauerstoffzehrung.
Effektive Verbesserung der Wasserqualität
Neben der elektrochemischen Wasserbehandlung trägt der Einsatz eines elector Reaktionsbehälters maßgeblich zu einer Verbesserung der Sauberkeit des Heizungswassers bei.

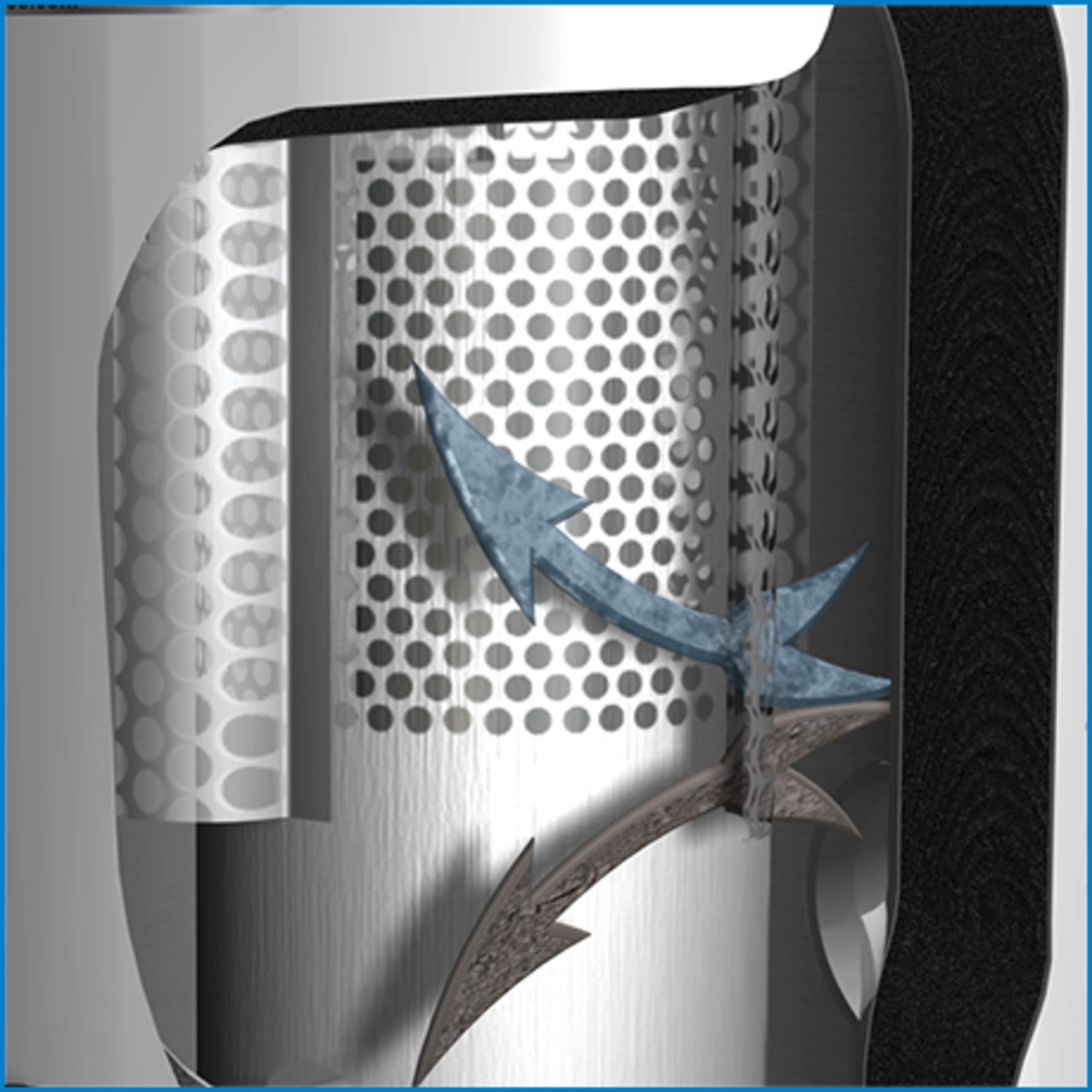

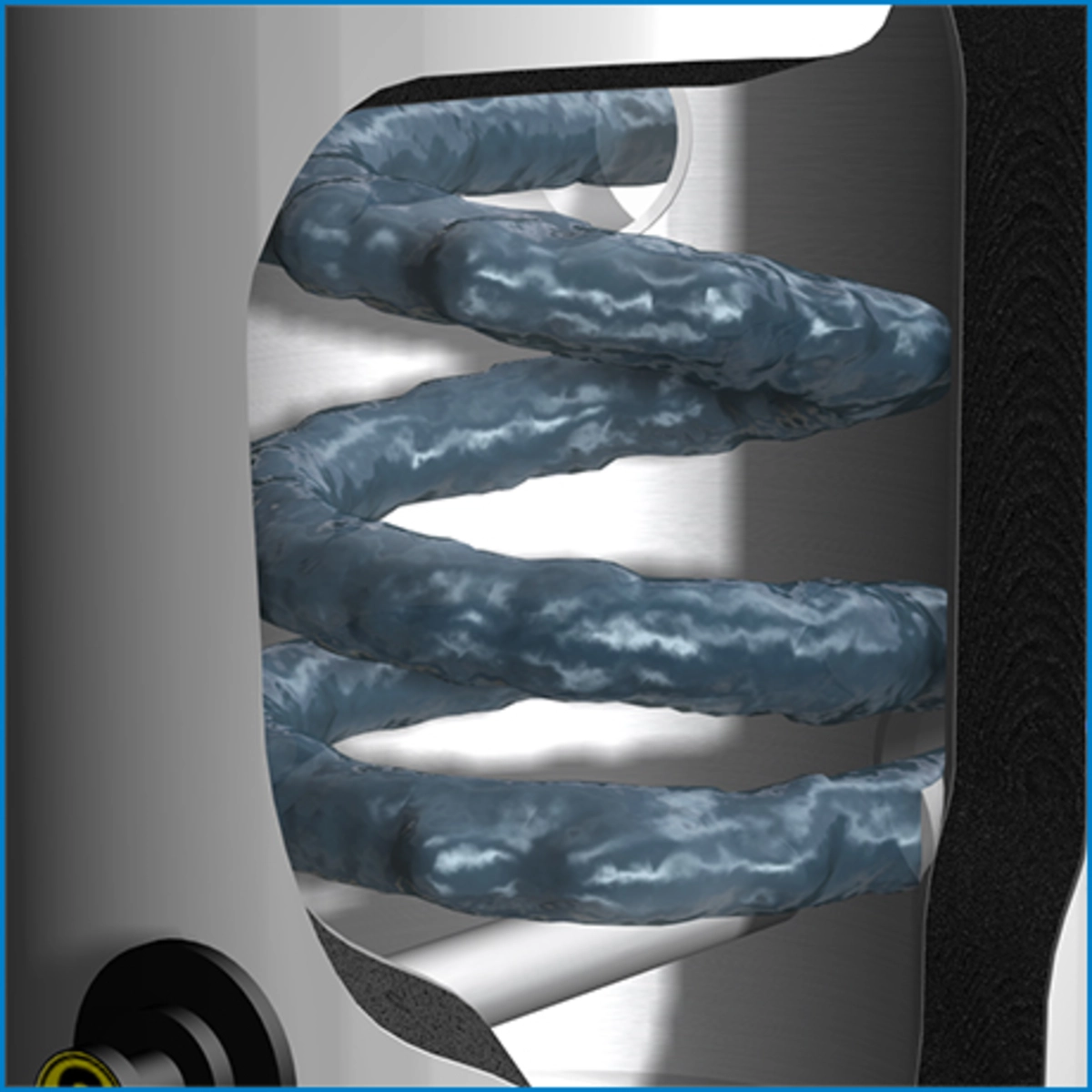

Die großvolumigen Behälter bieten eine riesige Schlamm- und Partikelsammelkapazität. Aufgrund der zyklonartigen Wasserführung durch die Behälter wird eine Schlamm- und Partikelabscheidung erreicht und bei einer Installation im Bypass trägt die einregulierte Durchflussgeschwindigkeit zudem zu einem natürlichen Absetzen zirkulierender Schlämme und Partikel bei.
Magnetische "Superkräfte"
Magnetische Partikel im Heizungswasser können sich an empfindlichen elektronischen Bauteilen oder beweglichen Armaturen ablagern und dort Störungen verursachen.

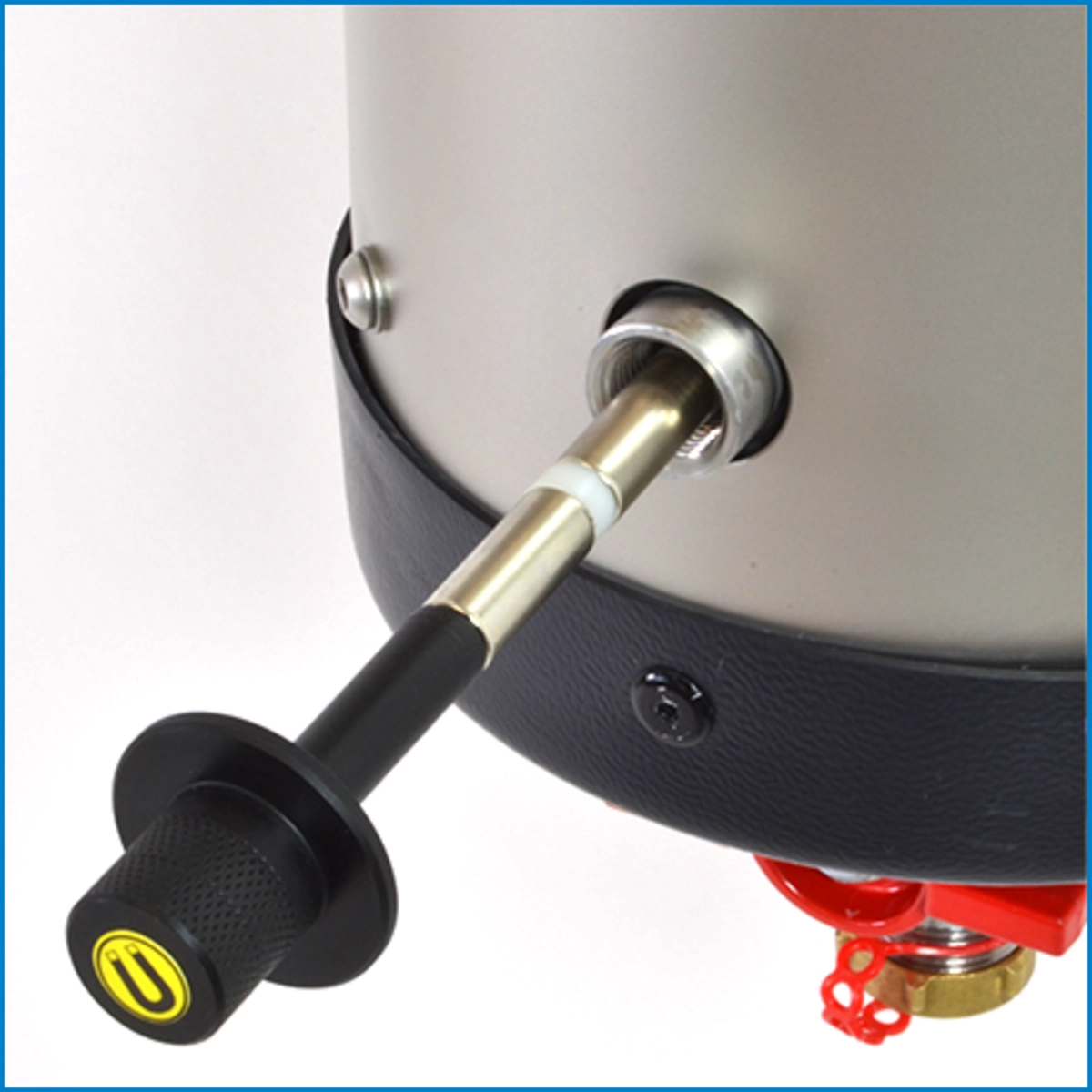

In den elector-Reaktionsbehältern* befindet sich in einer Tauchhülse, räumlich getrennt vom Heizungswasser, ein starker Supermagnet.
Dieser trägt als effektiver Magnetitabscheider zum Schutz der Anlage bei und separiert zuverlässig magnetische Partikel aus dem Heizungswasser.
*derzeit nur bei den elector-Typen XS5 und S10.
Durchdachte Details gegen Sauerstoff, Säure, Schlamm und Luftblasen
Das ein elector-Reaktionsbehälter nicht nur ein einfacher Tank mit Magnesiumanode ist, sondern viele Funktionen in einem Behälter vereint, zeigen die Details.
Neben der durchdachten Wasserführung, die Art der Integration des Magnetitabscheiders und die gezielte Auslegung der Oberflächenverhältnisse für die elektrochemische Funktion, setzen wir auch speziell konstruierte Separations- und Reaktionsbleche* ein, welche die Abscheidung von Partikeln und Luftblasen unterstützen und die elektrochemische Wasserbehandlung maßgeblich verbessern.
*derzeit nur bei den elector-Typen XS5 und S10.
Sicherer Schutz vor Korrosion in der Heizung
Die elektrochemische Heizungswasserkonditionierung mit den elector-Reaktionsbehältern setzt in Kombination mit salzarmen Wasser auf eine Wasserqualität, bei der anhaltende Korrosion und Verschlammung der Heizung unwahrscheinlich sind.
Die elektrochemische Wasserbehandlung mit elector bietet
- die Reinigung des Systemwassers von zirkulierenden Verunreinigung und dadurch langfristig ein sauberes und klares Heizungswasser mit verringertem Risiko einer Erosionskorrosion,
- eine reduzierte Leitfähigkeit und Gesamthärte des Heizungswassers, dadurch die Aufrechterhaltung einer salzarmen Betriebsweise mit verringertem Korrosionsrisiko,
- ein stabiler pH-Wert >8.3 und damit ein positiver Einfluss die natürliche Deckschichtenbildung,
- stetige elektrochemische Sauerstoffzehrung und Entlüftung, somit Absenkung des Sauerstoffgehaltes in der gesamten Anlage und Verringerung der Gefahr von Sauerstoffkorrosion,
- Korrosionsschutz der Metalle im System durch eine Wasserqualität, welche die natürliche Deckschichtenbildung und Passivierung (Korrosionsschutz) positiv unterstützt.

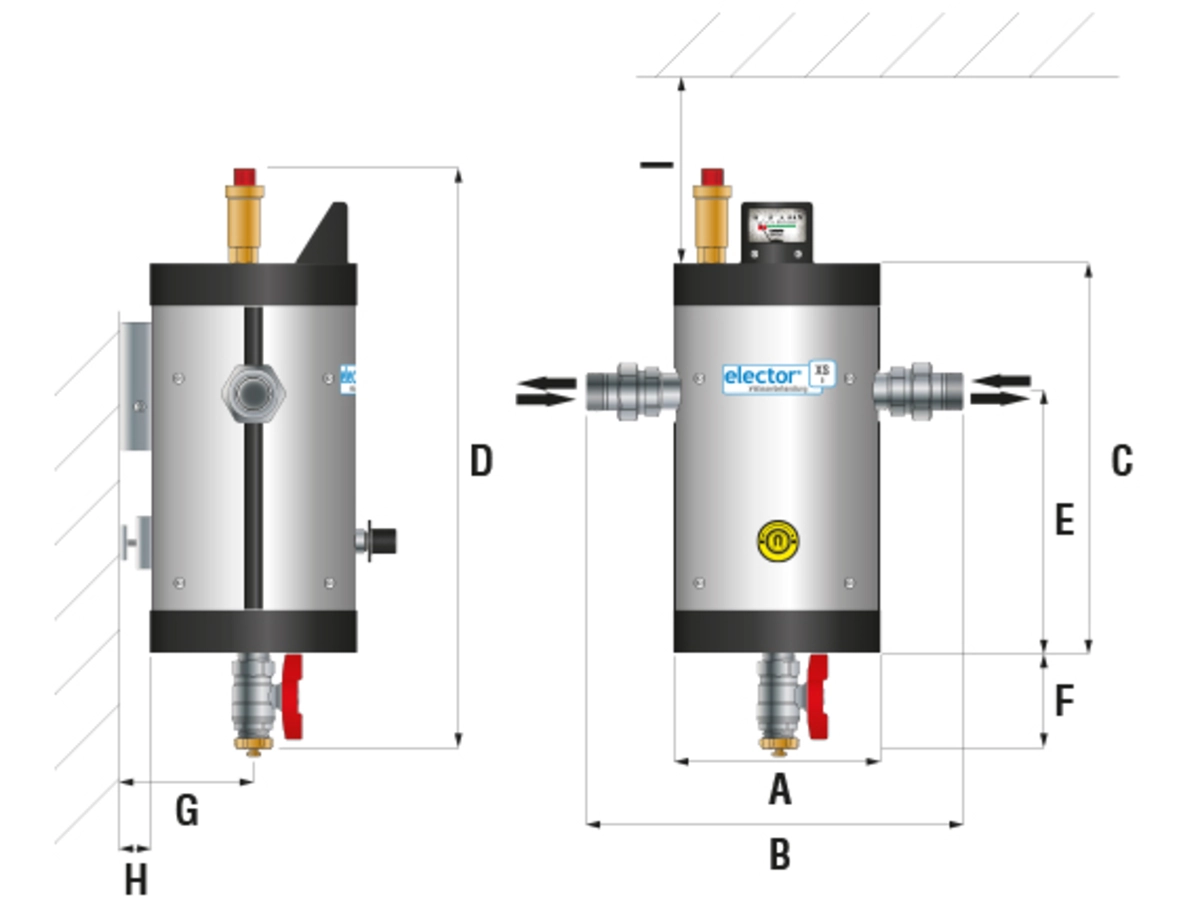

Technische Daten elector XS5
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser Behälter | 170 |
| B | Breite gesamt | 310 |
| C | Höhe Behälter | 300 |
| D | Höhe gesamt | 473 |
| E | Behälter Boden - Mitte Zulauf / Auslauf | 200 |
| F | Höhe Kugelhahn | 90 |
| G | Wand - Mitte Zulauf / Auslauf | 108 |
| H | Wand - Behälter | 20 |
| I | Freiraum nach oben, min. | 200 |
| Anschlussgewinde | 1" | |
| Leergewicht (ohne Anschluss-Set) | 6,8 kg | |
| Versandgewicht | 11 kg | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | ~max. Durchfluss m3/h | Δp bei ~max. Durchfluss [kPa] | Artikel Nr. |
|---|---|---|---|---|---|---|
| elector XS5 | Heizwasser - 0,5 m3 Kühlwasser - 0,25 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | Wand-Vollstrom | 2,4 | 4,68 | 14010 |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4301 (V2A) |
| Isolierung | HT/ARMAFLEX 19 mm, Edelstahl-Blechmantel |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird im Vollstrom (Vorlauf oder Rücklauf) eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. |
Technische Daten elector XS5-B
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser Behälter | 170 |
| B | Breite gesamt | 310 |
| C | Höhe Behälter | 300 |
| D | Höhe gesamt | 473 |
| E | Behälter Boden - Mitte Zulauf / Auslauf | 200 |
| F | Höhe Kugelhahn | 90 |
| G | Wand - Mitte Zulauf / Auslauf | 108 |
| H | Wand - Behälter | 20 |
| I | Freiraum nach oben, min. | 200 |
| Anschlussgewinde | 1" | |
| Leergewicht (ohne Anschluss-Set) | 6,8 kg | |
| Versandgewicht | 13 kg | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | einregulierter Durchfluss m3/h | Artikel Nr. | |
|---|---|---|---|---|---|---|
| elector XS5-B | Heizwasser - 0,5 m3 Kühlwasser - 0,25 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | Wand-Bypass | 0,12 | 14010 | |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4301 (V2A) |
| Isolierung | HT/ARMAFLEX 19 mm, Edelstahl-Blechmantel |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird im Bypass (Nebenanschluss) eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. |

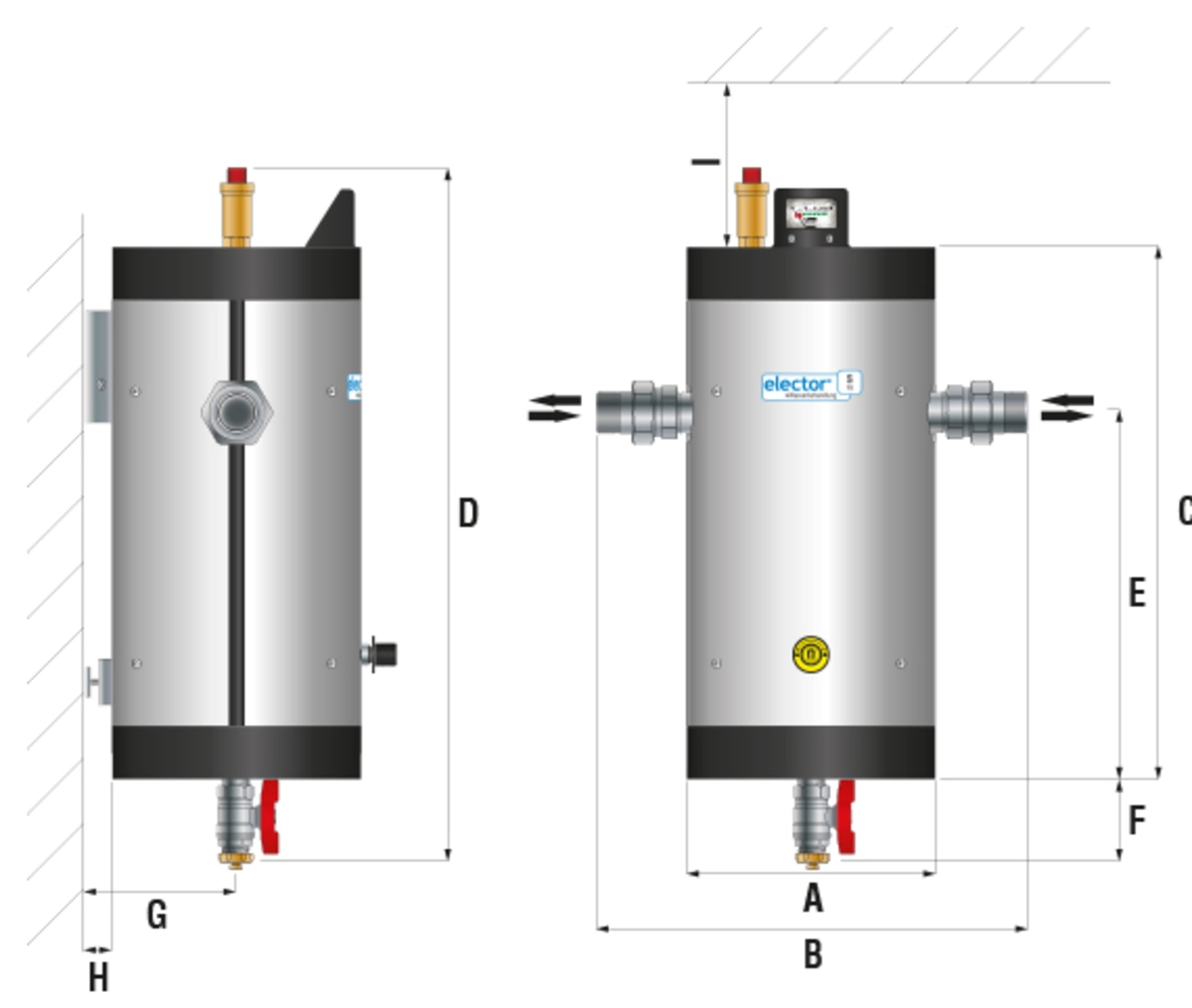

Technische Daten elector S10-V
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser Behälter | 233 |
| B | Breite gesamt | 400 |
| C | Höhe Behälter | 470 |
| D | Höhe gesamt | 625 |
| E | Behälter Boden - Mitte Zulauf / Auslauf | 320 |
| F | Höhe Kugelhahn | 90 |
| G | Wand - Mitte Zulauf / Auslauf | 138 |
| H | Wand - Behälter | 20 |
| I | Freiraum nach oben, min. | 250 |
| Anschlussgewinde | 1 1/4" | |
| Leergewicht (ohne Anschluss-Set) | 11,3 kg | |
| Versandgewicht | 17 kg | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | ~max. Durchfluss m3/h | Δp bei ~max. Durchfluss [kPa] | Artikel Nr. |
|---|---|---|---|---|---|---|
| elector S10-V | Heizwasser - 1,5 m3 Kühlwasser - 0,75 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | Wand | 4,3 | 5,44 | 14020 |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4301 (V2A) |
| Isolierung | HT/ARMAFLEX 19 mm, Edelstahl-Blechmantel |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird im Vollstrom (Vorlauf oder Rücklauf) eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. |
Technische Daten elector S10-B
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser | 233 |
| B | Breite gesamt | 400 |
| C | Höhe Behälter | 470 |
| D | Höhe gesamt | 625 |
| E | Behälter Boden - Mitte Zulauf / Auslauf | 320 |
| F | Höhe Kugelhahn | 90 |
| G | Wand - Mitte Zulauf / Auslauf | 138 |
| H | Wand - Behälter | 20 |
| I | Freiraum nach oben, min. | 250 |
| Anschlussgewinde | 1 1/4" | |
| Leergewicht (ohne Anschluss-Set) | 11,3 kg | |
| Versandgewicht | 18,5 kg | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | einregulierter Durchfluss m3/h | Artikel Nr. | |
|---|---|---|---|---|---|---|
| elector S10-B | Heizwasser - 1,5 m3 Kühlwasser - 0,75 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | Wand - Bypass | 0,12 | 14040 | |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4301 (V2A) |
| Isolierung | HT/ARMAFLEX 19 mm, Edelstahl-Blechmantel |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird in einem Bypass (Nebenanschluss) mit einer auf 2 Liter/Minute einregulierten Durchströmung eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. Je nach hydraulischen Gegebenheiten ist eine Zuführpumpe, z.B. Wilo Stratos PICO 25/1-4 in Regelungsart Differenzdruck konstant, notwendig. |

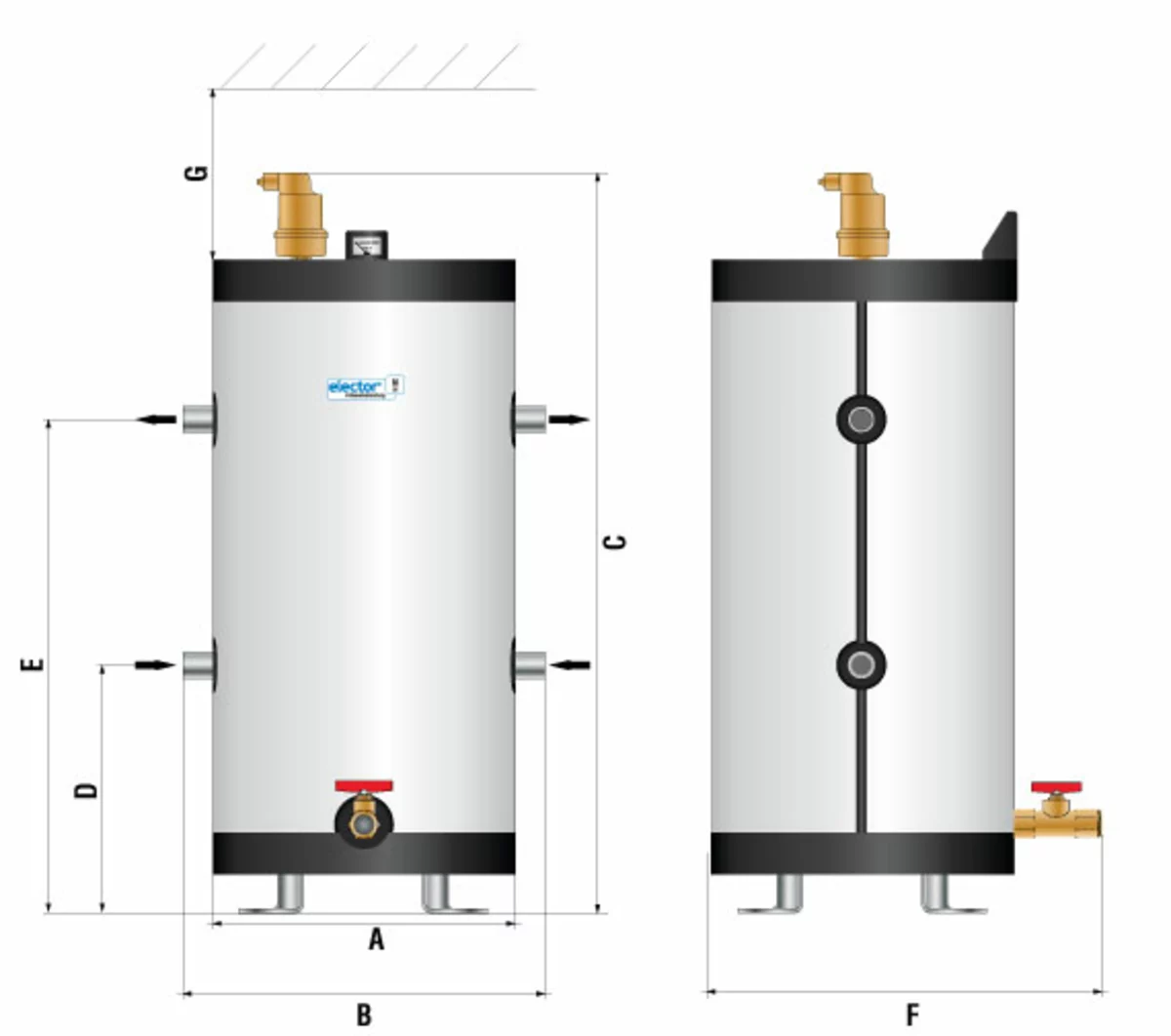

Technische Daten elector M25
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser | 366,5 |
| B | Breite inkl. Anschlussrohre | 383,5 |
| C | Höhe gesamt | 915 |
| D | Boden - Mitte Zulauf | 295 |
| E | Boden - Mitte Auslauf | 595 |
| F | Breite inkl. Kugelhahn | 465 |
| G | min. Abstand | 400 |
| Zulauf unten, Auslauf oben | 1" | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | ~max. Durchfluss m3/h | Δp bei ~max. Durchfluss [kPa] | Artikel Nr. |
|---|---|---|---|---|---|---|
| elector M25 | Heizwasser - 5,0 m3 Kühlwasser - 2,5 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | bodenstehend | 0,3 | -- | 14050 |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4401 (V4A) / 1.4307 (V2A), gebeizt und passiviert |
| Isolierung | HT/ARMAFLEX 19 mm, Mantel aus Alu-Dibond |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird in einem Bypass (Nebenanschluss) mit einer auf 5 Liter/Minute einregulierten Durchströmung eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. Je nach hydraulischen Gegebenheiten ist eine Zuführpumpe, z.B. Wilo Stratos PICO 25/1-4 in Regelungsart Differenzdruck konstant, notwendig. |

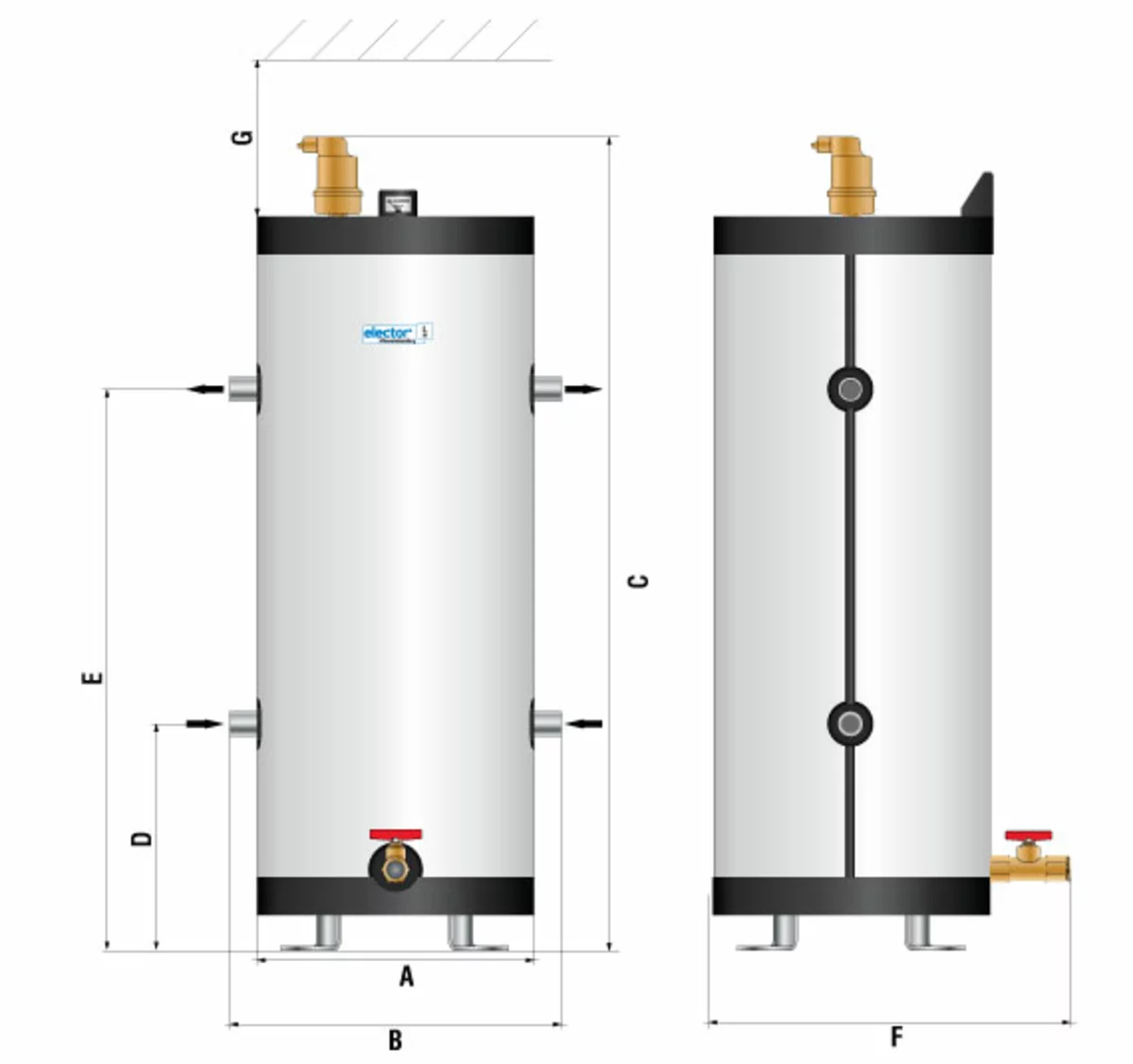

Technische Daten elector L60
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser | 366,5 |
| B | Breite inkl. Anschlussrohre | 383,5 |
| C | Höhe gesamt | 1070 |
| D | Boden - Mitte Zulauf | 295 |
| E | Boden - Mitte Auslauf | 745 |
| F | Breite inkl. Kugelhahn | 465 |
| G | min. Abstand | 400 |
| Zulauf unten, Auslauf oben | 1" | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | ~max. Durchfluss m3/h | Δp bei ~max. Durchfluss [kPa] | Artikel Nr. |
|---|---|---|---|---|---|---|
| elector L60 | Heizwasser - 10,0 m3 Kühlwasser - 5,0 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | bodenstehend | 0,6 | -- | 14060 |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10 bar |
| Behältermaterial | Edelstahl 1.4401 (V4A) / 1.4307 (V2A), gebeizt und passiviert |
| Isolierung | HT/ARMAFLEX 19 mm, Mantel aus Alu-Dibond |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird in einem Bypass (Nebenanschluss) mit einer auf 10 Liter/Minute einregulierten Durchströmung eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. Je nach hydraulischen Gegebenheiten ist eine Zuführpumpe, z.B. Wilo Stratos PICO 25/1-4 in Regelungsart Differenzdruck konstant, notwendig. |

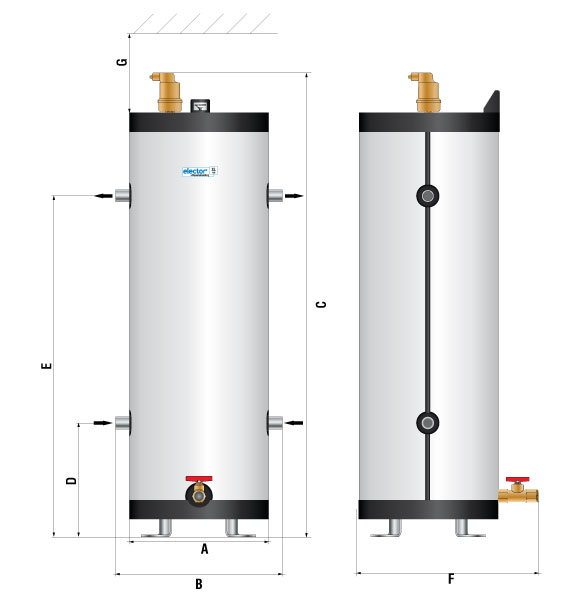

Technische Daten elector XL130
| Abmessung in mm | ||
|---|---|---|
| A | Durchmesser | 366,5 |
| B | Breite inkl. Anschlussrohre | 383,5 |
| C | Höhe gesamt | 1220 |
| D | Boden - Mitte Zulauf | 295 |
| E | Boden - Mitte Auslauf | 895 |
| F | Breite inkl. Kugelhahn | 465 |
| G | min. Abstand | 600 |
| Zulauf unten, Auslauf oben | 1" | |
| Typ | Anlagenvolumen (ohne Pufferspeicher) | Anlagenvolumen schätzen* | Montage | ~max. Durchfluss m3/h | Δp bei ~max. Durchfluss [kPa] | Artikel Nr. |
|---|---|---|---|---|---|---|
| elector XL130 | Heizwasser - 30 m3 Kühlwasser - 15 m3 | ~18,5 l/kW FBH ~ 12 l/kW Radiatoren | bodenstehend | 1,2 | -- | 14070 |
*Bei alten Anlagen mit neuem Wärmeerzeuger ca. 20% auf die Heizleistung hinzurechnen.
| Einsatzbereich | Elektrochemische Wasserkonditionierung in geschlossenen Wasserkreisläufen, wie Kühl- und Heizungsanlagen. |
|---|---|
| Einsatztemperatur | max. 90°C |
| Betriebsdruck | 6 bar |
| Prüfdruck | 10bar |
| Behältermaterial | Edelstahl 1.4401 (V4A) / 1.4307 (V2A), gebeizt und passiviert |
| Isolierung | HT/ARMAFLEX 19 mm, Mantel aus Alu-Dibond |
| Lieferumfang |
|
| Installationshinweis | Das Gerät wird in einem Bypass (Nebenanschluss) mit einer auf 20 Liter/Minute einregulierten Durchströmung eingebaut. Bitte beachten Sie das elector-Nutzerhandbuch. Je nach hydraulischen Gegebenheiten ist eine Zuführpumpe, z.B. Wilo Stratos PICO 25/1-4 in Regelungsart Differenzdruck konstant, notwendig. |
