Ionenaustauscher Kationenharz
TRILITE MC-08
Das Ionenaustauscher Kationenharz TRILITE MC-08 ist ein hochwertiges stark saures Kationentauscherharz in Na+ Form (Natriumform) für die Enthärtung von Wasser für technische Anwendungen und als zuverlässige Alternative zu den bekannten Kationenharzen, wie Purolite C100, Purolite PPC100, Lewatit MP S100 oder Amberlite 1200, einsetzbar.
Es eignet sich sowohl für den Einsatz in regenerierbaren oder nicht regenerierbaren Ionentauscherpatronen zur Enthärtung von Wasser mit Ionenaustauscherharzen.
TRILITE MC-08 zeichnet sich durch eine extrem hohe Anzahl an Ionenaustauscherkugeln mit geringem Durchmesser bei einen niedrigen Gleichmäßigkeitskoeffizienten von <1,1 aus. Darüber hinaus bietet das starksaure Kationenharz TRILITE MC-08 eine hervorragende mechanische Festigkeit sowie chemische und physikalische Stabilität, was auch nach längerem Gebrauch zu einer geringen Quetschrate führt.
TRILITE MC-08 bietet als starksaures Kationentauscherharz im Gel-Typ eine hervorragende Ionenaustauscherkapazität zu wirtschaftlichen Konditionen.
TRILITE MC-08 wird in den hochmodernen Anlagen der süd-koreanischen Firma Samyang Corporation hergestellt und durch elector direkt importiert. Die Samyang Corporation stellt seit 1976 Ionenaustauscherharze her und ist ein enger Kooperationspartner von Mitsubishi Chemicals. Die Samyang Corporation hat sich schon früh auf die Herstellung von Ionenaustauscherharzen für Reinstwasseranwendungen und Harze mit besonders niedrigem Gleichmäßigkeitskoeffizienten spezialisiert.
Das starksaure Kationentauscherharz TRILITE MC-08 ist für jegliche technische Anwendungen geeignet, bei denen enthärtetes Wasser benötigt wird.
Bei elector erhalten Sie ausschließlich neuwertiges Kationentauscherharz TRILITE MC-08 in Natriumform.
- Starksaures Kationenharz vom Gel-Typ in Natriumform zur Enthärtung von Wasser.
- Zuverlässige Wasserenthärtung durch Kationenharz mit hervorragender mechanischer und chemischer Stabilität.
- 100% Neuware.
- Kann in jeder marktüblichen Enthärtungsanlage regeneriert oder über normalen Hausmüll entsorgt werden.
PRINZIPIELLE ANWENDUNGEN
- Enthärtung von Wasser für technische Industrieanwendungen.
- Enthärtung von Heizungswasser.
- Enthärtung von Wasser in Kartuschenanwendungen.
- Enthärtung von Wasser in großen und kleinen Enthärtungsanlagen.
VORTEILE
- Geringe Qualitätsabweichungen durch hohen Produktionsstandard der Samyang Corporation.
- Anwendung mit hohen Strömungsgeschwindigkeiten.
- Niedriger Gleichmäßigkeitskoeffizient.
- Hoher Temperatureinsatzbereich bis 120°C.
- Geringer Druckverlust.
Akkreditierungen der Samyang Corporation
- LPPOM MZI HALAL
- KMF HALAL
- OHSAS 18001
- ISO 9001, 14001
VERPACKUNGSEINHEITEN
- 25 L Sack
- vakuumisierte Beutel mit Inhalt bis 12,5 L
Produktdaten TRILITE MC-08
| Aussehen: | Sphärische Perlen - Farbe: Khaki - durchscheinend |
|---|---|
| Feuchtigkeitsgehalt (max.): | 43~49% |
| Partikelgrößenbereich: | 600±50 µm |
| Partikeldichte: | 1,28 |
| Quellung (Na+ -> H+, %) | 9 |
| Gleichmäßigkeitskoeffizient: | 1.1↓ |
| Intakte Perlen (%) | 95↑ |
| Liefergewicht (ungefähr): | 845 g/l |
| Betriebstemperatur (ohne weitere Regeneration): | <120 °C |
| Komponentenbezeichnung: | Gel - Starksaurer Kationentauscher |
| Polymere Struktur: | Styrene-DVB, Gel |
| Funktionelle Gruppe: | Sulfonsäure |
| Ionenform: | Na+ |
| Gesamtkapazität, eq/l: | 2,00↑ |
| empfohlener pH-Bereich: | 0~17 |
| empfohlene Schichthöhe (mm): | 800 |
| empfohlene Service-Durchflussrate (m/h): | 5~60 |

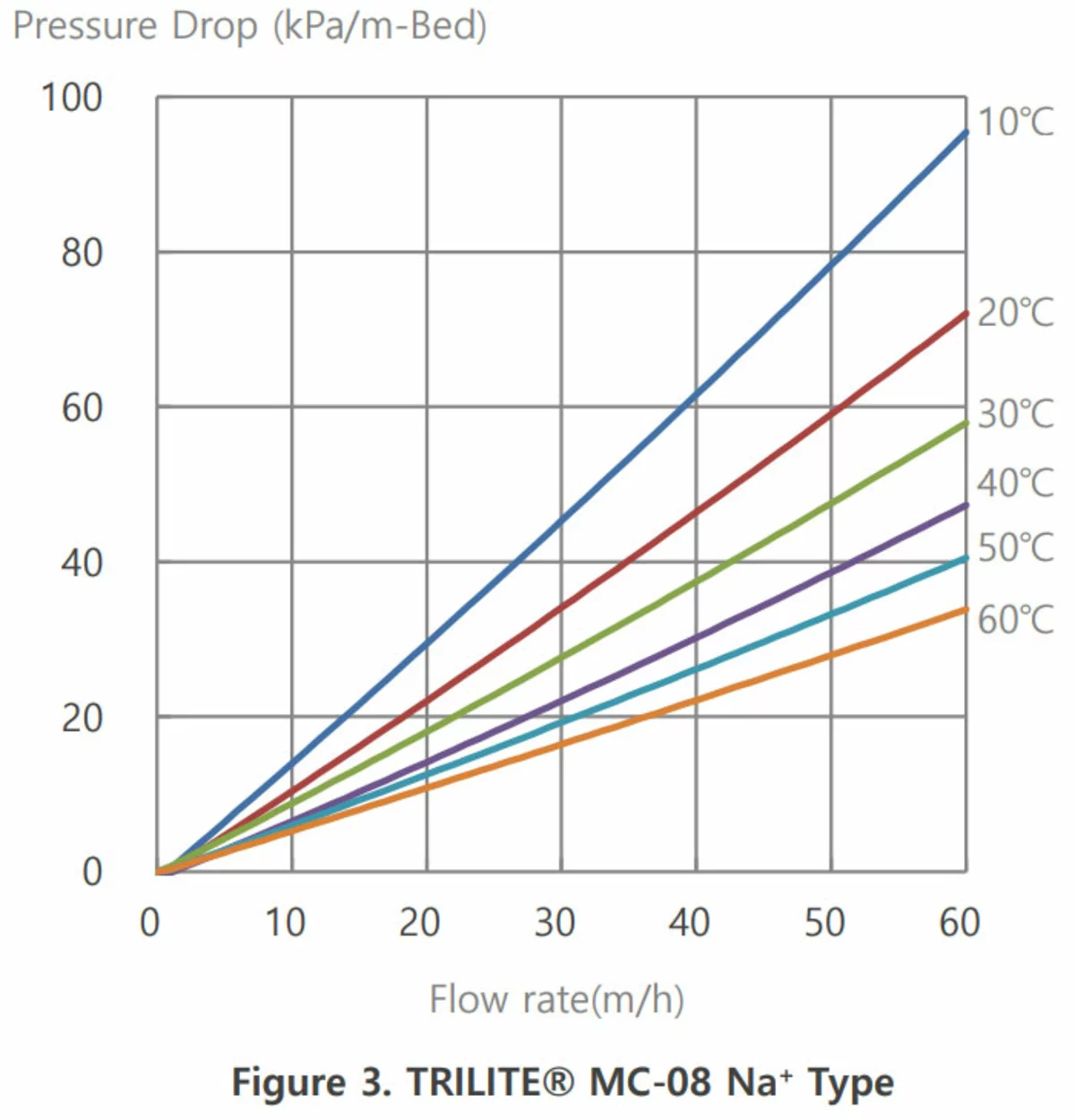

Druckverlust
Der Druckverlust über das Harzbett hängt von der Partikelgrößenverteilung, der Betttiefe und dem Hohlraumvolumen des Austauschmaterials sowie von der Fließgeschwindigkeit und Viskosität der einströmenden Lösung ab. Faktoren, die einen dieser Parameter beeinflussen, wie das Vorhandensein von Partikeln, die vom Bett herausgefiltert werden, eine abnormale Kompressibilität des Harzes oder die unvollständige Klassifizierung des Bettes, wirken sich nachteilig aus und führen zu einem erhöhten Druckverlust. Abhängig von der Qualität des einströmenden Wassers, der Anwendung und dem Design der Anlage können die Betriebsdurchflussraten zwischen 5 und 60 BV/h variieren.

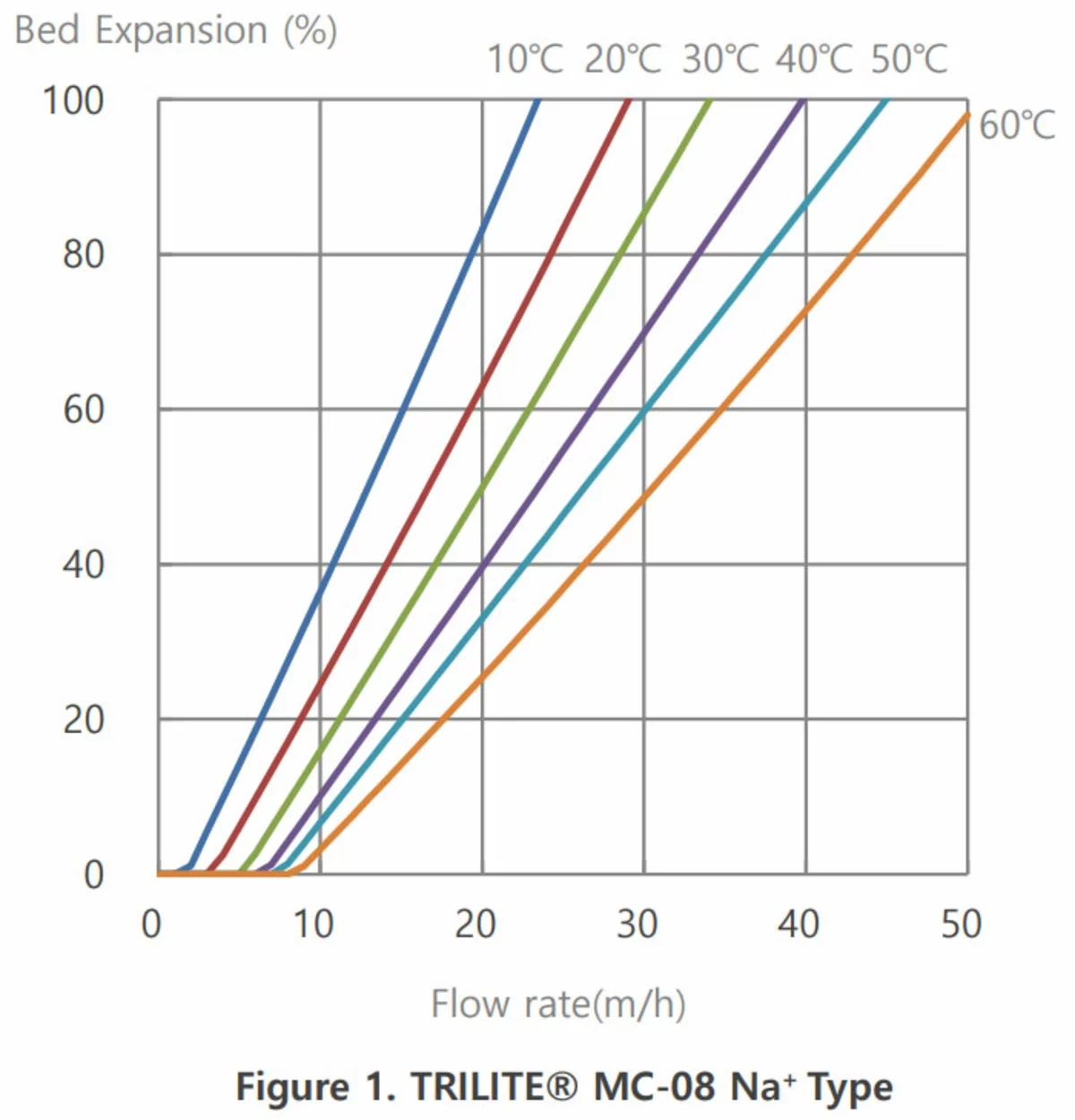

Rückspülung
Während der Rückspülung im Aufstrom sollte das Harzbett mindestens 10 bis 15 Minuten lang auf ein Volumen zwischen 50 und 70% ausgedehnt werden. Durch diesen Vorgang werden Partikel freigesetzt, das Bett von Blasen und Hohlräumen befreit und die Harzpartikel neu klassifiziert, wodurch ein minimaler Strömungswiderstand sichergestellt wird. Bei der ersten Inbetriebnahme reichen normalerweise etwa 30 Minuten Ausdehnung aus, um das Bett richtig zu klassifizieren. Es sollte beachtet werden, dass die Bettausdehnung mit der Durchflussrate zunimmt und mit der Temperatur des einströmenden Fluids abnimmt. Es muss darauf geachtet werden, dass kein Harz durch die Oberseite des Ionenaustauscherbehälters durch übermäßige Ausdehnung des Bettes ausgespült wird.
Kationentauscherharz TRILITE MC-08
- Sicherheitsdatenblatt TRILITE MC-08
