Wasserfilter zur Vollentsalzung

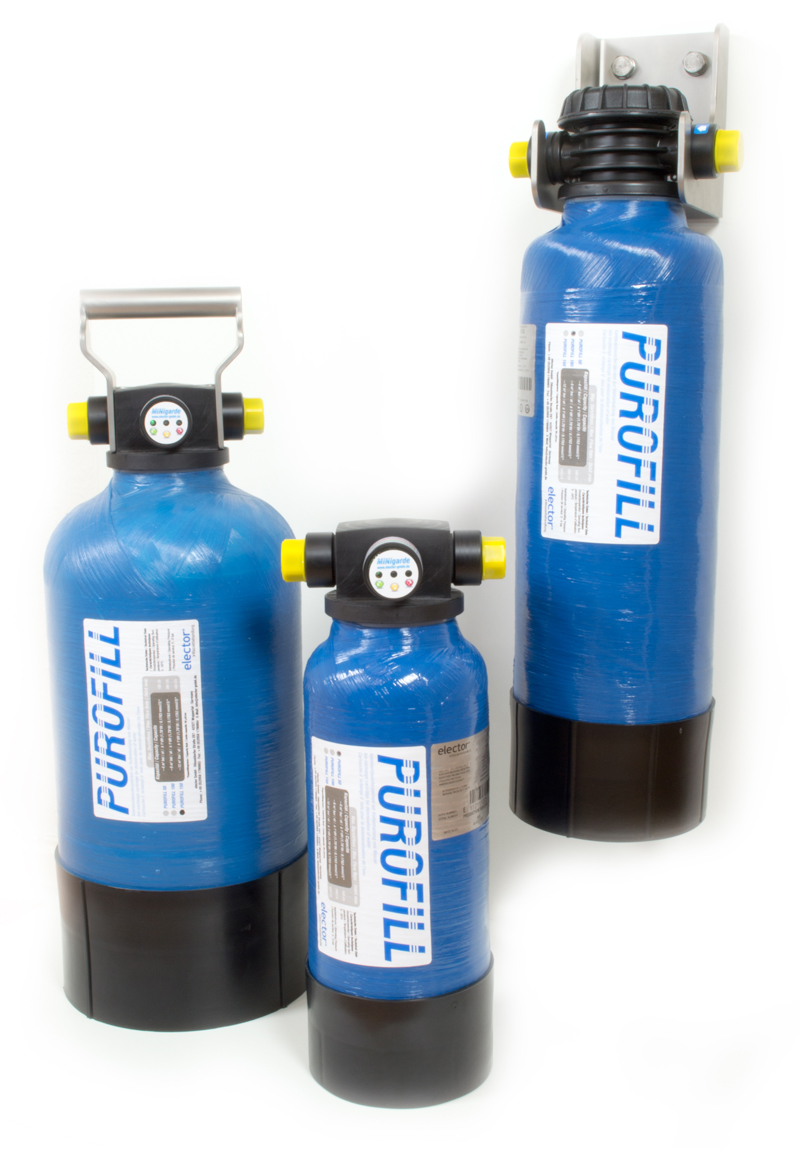

Vollentsalzungspatrone PUROFILL
PUROFILL ist eine Wasseraufbereitungspatrone zur Vollentsalzung von Wasser, welches als Füll- oder Ergänzungswasser von Heizungsanlagen verwendet wird.
Die PUROFILL Vollentsalzungspatrone erlaubt ein Befüllen oder Nachfüllen von Heizungsanlagen mit salzarmen Wasser, wie es in der VDI Richtlinie 2035 und in anderen Richtlinien (SWKI BT 102-01, ÖNORM H 5195-1) empfohlen wird.
Heizungswasseraufbereitung nach VDI Richtlinie 2035
Zur Befüllung von Heizungsanlagen wird ein möglichst salzarmes Wasser empfohlen, um Schäden und Leistungsverlust durch Kalkstein und Korrosion vorzubeugen.
Die Vollentsalzungspatrone PUROFILL wird mit einem Ionenaustauscher-Mischbettharz zur Vollentsalzung von Wasser betrieben. Dieses Mischbettharz entfernt gelöste Salze aus dem Füll- und Nachfüllwasser von Heizungsanlagen und reduziert so dessen Gesamthärte und die elektrische Leitfähigkeit.
Darüber hinaus werden im Zuge der Vollentsalzung korrosionsfördernde Inhaltsstoffe, wie Chloride, Sulfate und Nitrate, aus dem Wasser entfernt.
Diese Merkmale macht vollentsalztes Wasser zu einer idealen Basis für den Betrieb einer Heizungsanlage mit einer Wasserqualität, wie sie von gängigen Richtlinien und Gewährleistungsbedingungen von Kesselherstellern empfohlen wird.
PUROFILL – einfachste Befüllung von Heizungsanlagen mit VE-Wasser
Die VES Wasseraufbereitungspatrone PUROFILL bietet eine kostengünstige und einfache Möglichkeit, um eine Heizungsanlage mit vollentsalztem Wasser zu befüllen.
Die Vollentsalzungspatrone PUROFILL wird einfach während des Befüllvorgangs zwischen den Trinkwasseranschluss und den Befüllstutzen der Heizungsanlage mit Schläuchen angeschlossen. Das Trinkwasser fließt über die PUROFILL Patrone, wird dort während des Durchflusses entsalzt und fließt als vollentsalztes Wasser in die Heizung.
Mit einem Kapazitätsindikator kann die Entsalzungskapazität im Durchfluss überwacht werden. Sobald das Ionenaustauscher-Mischbettharz erschöpft ist, kann dieses mit einfachen wenigen Handgriffen ausgewechselt werden.

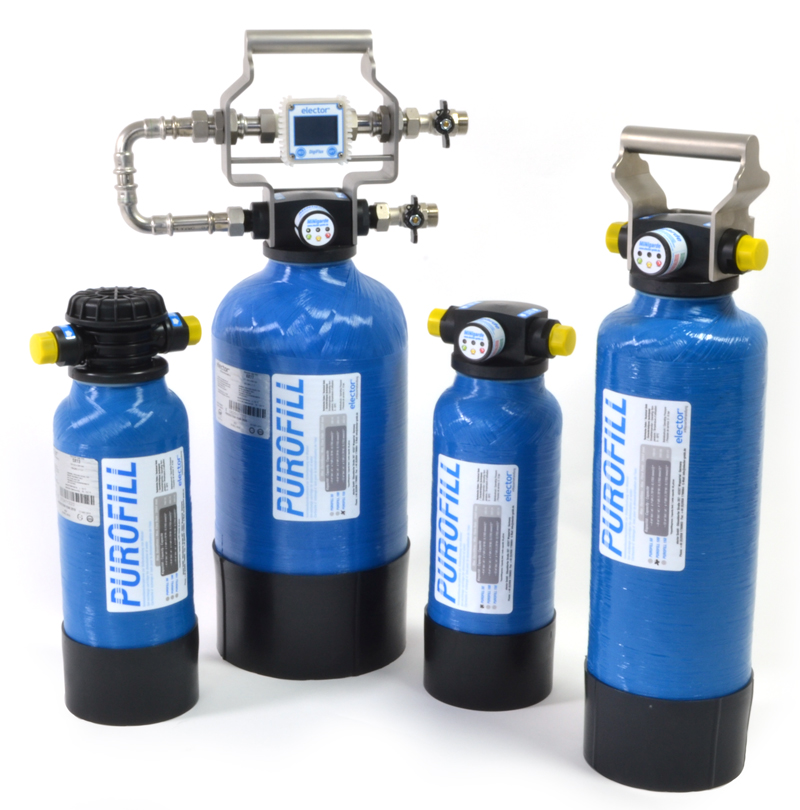

Durchdachte Varianten für die Heizungswasseraufbereitung
Überwachbare Entsalzungsleistung
Bewährt und besonders praktisch ist der Einsatz des externen Kapazitätsindikators MINIgarde in Verbindung mit den PUROFILL Patronen.
Bei größerem Wasserbedarf können mehrere PUROFILL Patronen eingesetzt werden und der MINIgarde wechselweise unter den Patronen ausgetauscht werden.
Sicherheit geht vor!
Zur Vermeidung eines versehentlichen Einspülens von Ionenaustauscherharz in die Heizungsanlage bei falscher Bedienung verfügt jede PUROFILL Vollentsalzungspatrone über ein Sicherheitssieb im Auslauf der Patrone.
Ionenaustauscherharz zur Vollentsalzung
Jede PUROFILL Vollentsalzungspatrone ist ab Werk mit unserem hochwertigen Ionenaustauscherharz zur Vollentsalzung von Heizungswasser befüllt.

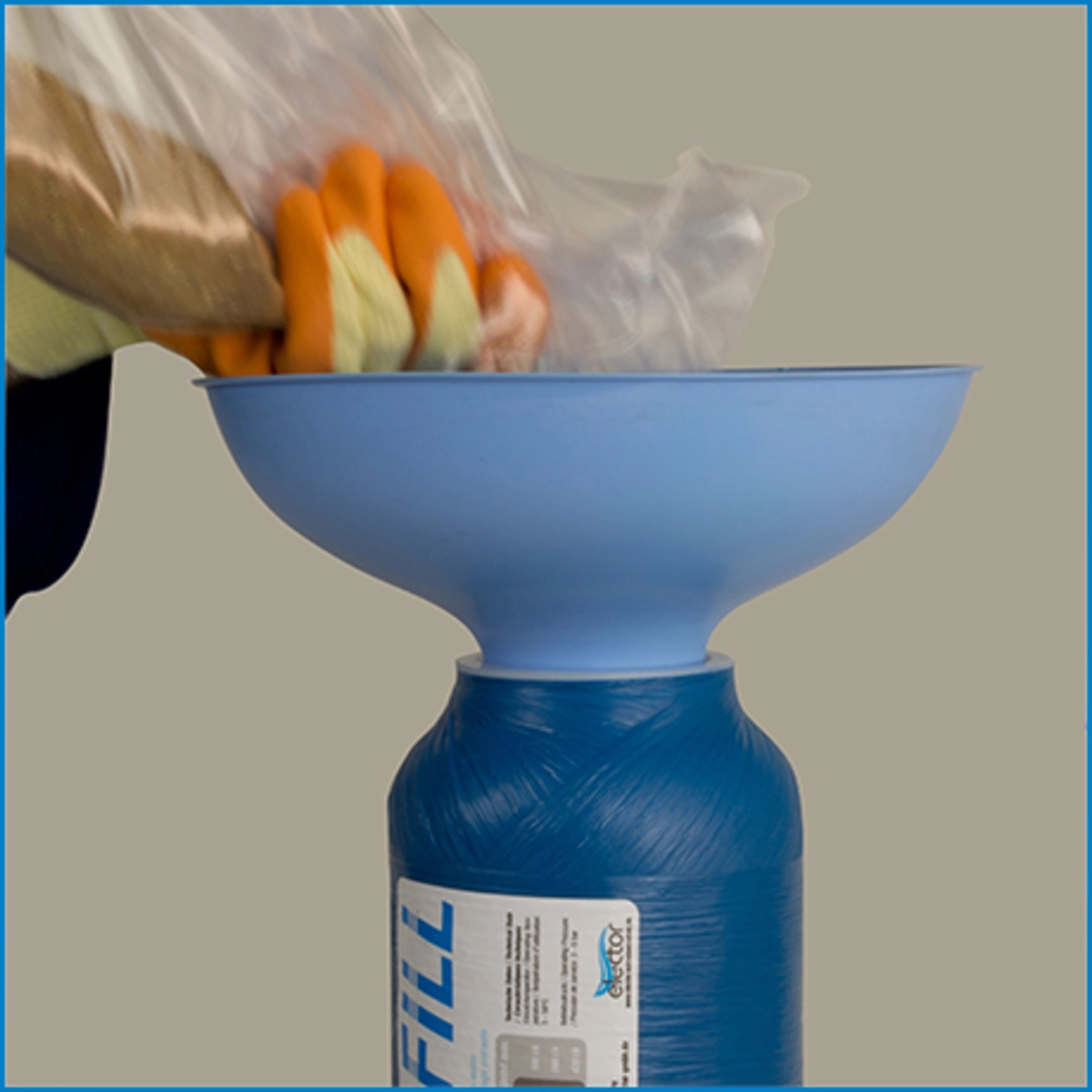

Das Harz kann mit einfachen Handgriffen, z.B. auch unter Einsatz des optional erhältlichen Harztrichters, ausgetauscht werden – jedes marktübliche Ionenaustauscherharz zur Vollentsalzung kann hierfür verwendet werden.
Durchdachte Komponenten

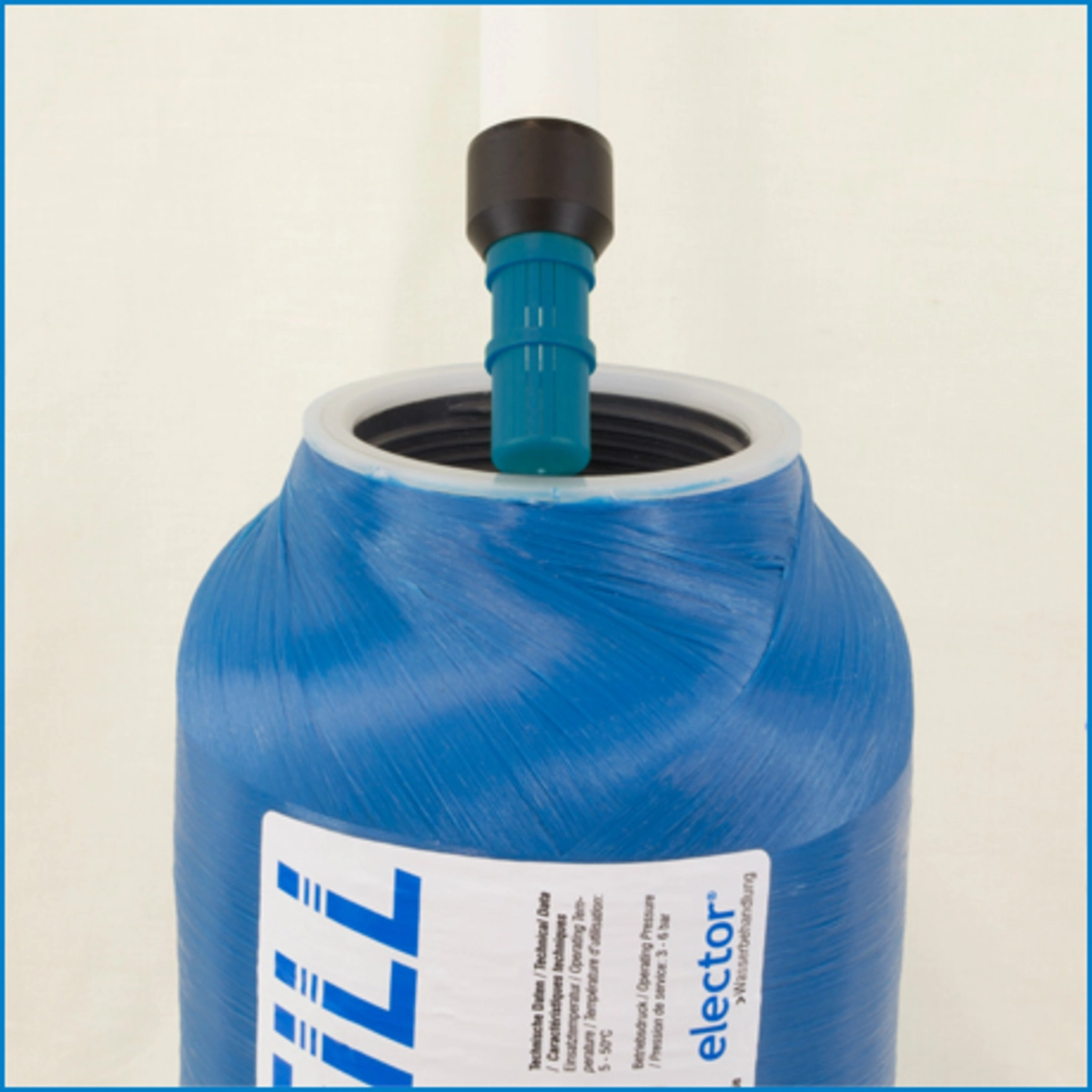

Alle Komponeten der PUROFILL Vollentsalzungspatrone sind gut durchdacht. Zum einfachen Wechsel der Ionenaustauscherharze wurde beispielsweise eine extra schlanke Filterdüse am Steigrohr realisiert, die ein besonders einfaches einstecken des Steigrohres in das Harzbett erlaubt.
Praktisches Zubehör inklusive

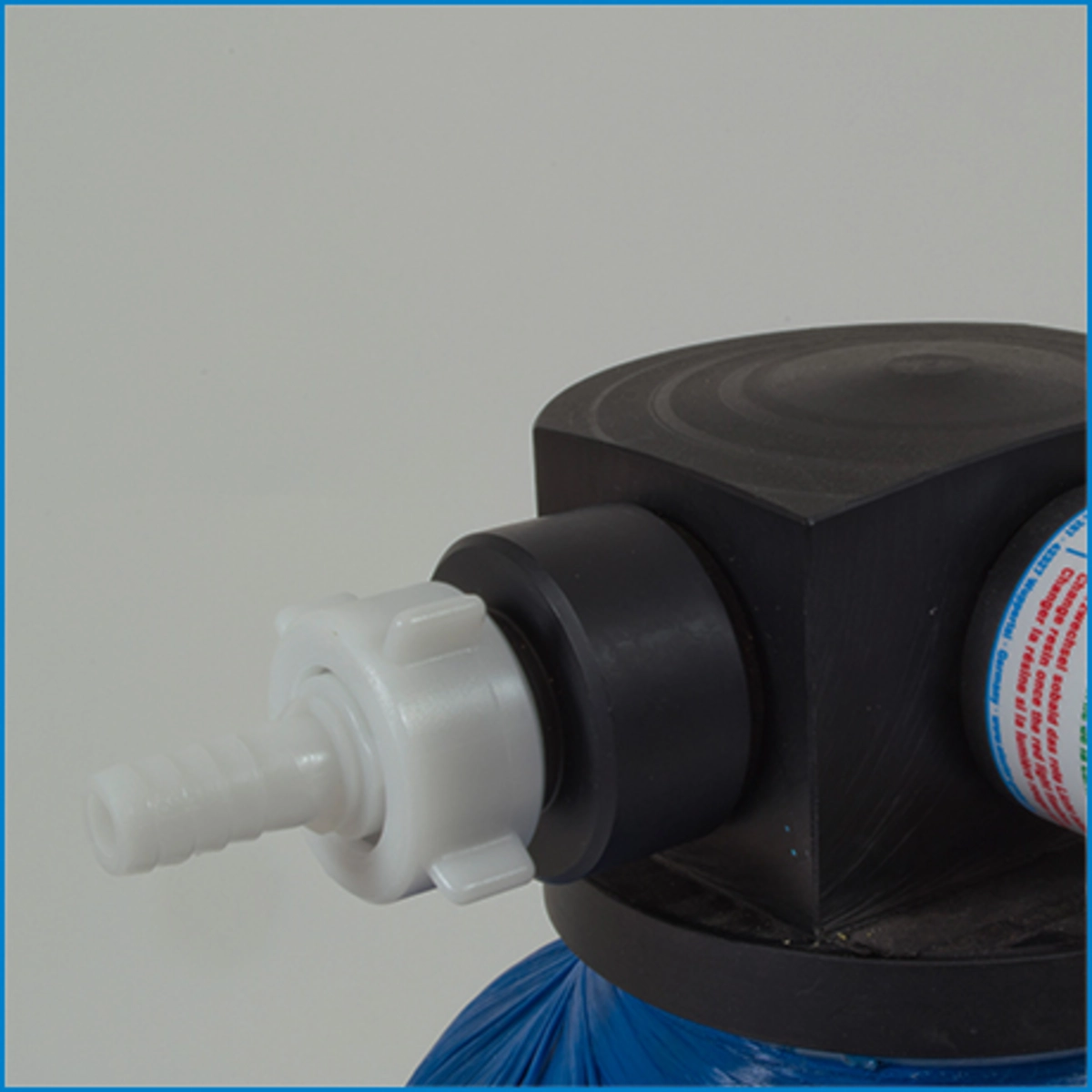

Für den idealen Anschluss an das Wassernetz und die Heizungsanlage wird die PUROFILL Vollentsalzungspatrone inklusive Schlauchadapter geliefert, an die Sie Ihren Füllschlauch montieren können.
PUROFILL Vollentsalzungspatrone – der kleine Unterschied
PUROFILL ist nicht nur eine einfache Vollentsalzungspatrone, wie Sie vielfältig auf dem Markt erhältlich ist. Die VES Wasseraufbereitungspatrone PUROFILL basiert auf bewährten Komponeten zur Wasseraufbereitung, bietet aber darüber hinaus das gewisse Extra an individuellen Bauteilen, wie deas integrierte Sicherheitssieb oder die schlanke Filterkorbdüse, welche wir speziell für unsere Wasseraufbereitungssysteme herstellen und verbauen. So ist PUROFILL ein praktisches Werkzeug zur Befüllung von Heizungsanlagen mit vollentsalztem Wasser.
- Kostengünstiges Mehrwegsystem – Die PUROFILL Vollentsalzungspatrone muss nach Kapazitätsende nicht entsorgt werden, sondern kann durch einfachen Wechsel des Ionenaustauscher-Mischbettharzes immer weiter verwendet werden.
- Flexible Einsatzmöglichkeiten – PUROFILL kann sowohl zur Erstbefüllung einer Heizungsanlage, als auch zum Nachfüllen der Heizung durch den Installateur oder den Anlagenbesitzer selbst verwendet werden. Auch eine Kombination mehrerer Patronen in Reihe ist zur Kapazitätserweiterung möglich.

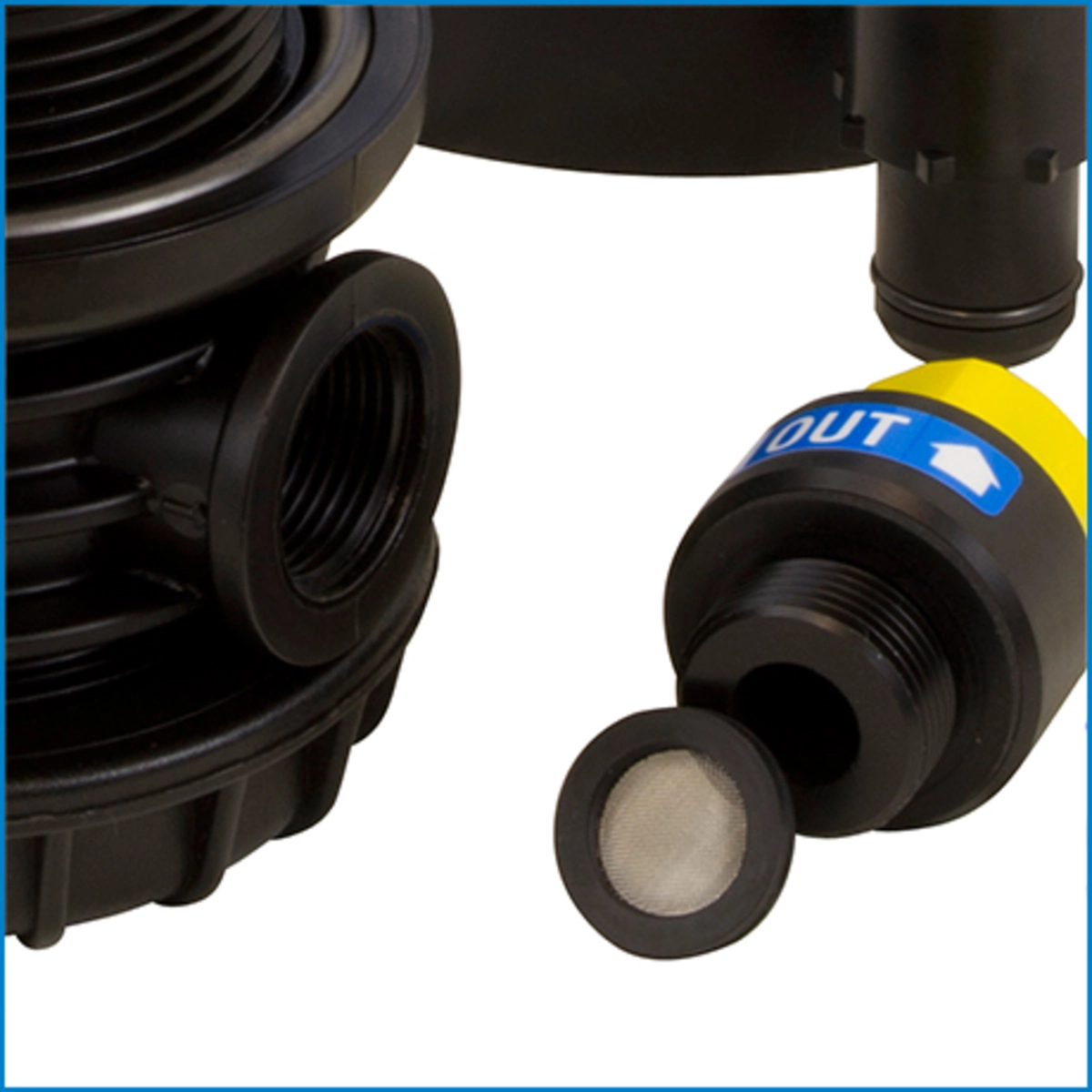

- Sichere Anwendung – PUROFILL verfügt über ein Filtersieb am Patronenausgang, wodurch ein Harzdurchbruch verhindert wird.
- Einfache Bedienung – Die Komponenten von PUROFILL sind sehr nutzerfreundlich gestaltet, so dass auch ein Laie ohne Probleme Wasser entsalzen kann.

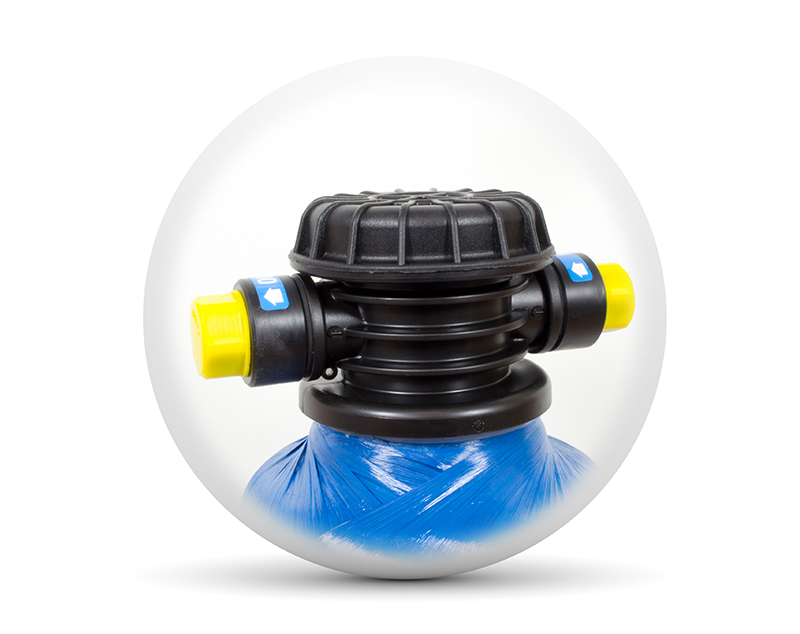

Technische Daten PUROFILL
| Einsatzbereich: | Wasseraufbereitungspatrone zur Vollentsalzung des Füll-, Ergänzungs- und Kreislaufwassers von Heizungsanlagen, VDI 2035 (salzarmes Fahrweise), SWKI BT 102-01 oder ÖNORM H 5195-1. |
|---|---|
| Betriebs- / Wassertemperatur: | 5 bis 50°C |
| Umgebungstemperatur bei in Betrieb genommenen Filter: | 4 - 30°C |
| Betriebsdruck: | 6 bar bei 20°C, 3 bar bei 50°C |
| Anschluss: | 3/4" AG |
| Material Behälter / Anschlusskopf / Anschlussgewinde / Steigrohr: | Glasfaserverstärkter Kunststoff mit PE-Innenblase / PP / PVC-U / ABS, PVC-U, PP |
Ausführung und Maße
| Artikel-Nr. | Bezeichnung | A (mm) | B (mm) | Kapazität bei 10°dH / 17,8°fH / 330 µS/cm | empfohlener Nenndurchfluss | Harzvolumen in Liter |
|---|---|---|---|---|---|---|
| 41034 | PUROFILL 50 | 140 | 420 | ~0,3 m3 | 2 l/min | ~2,7 |
| 41030 | PUROFILL 100 | 159 | 560 | ~0,8 m3 | 5 l/min | ~6,5 |
| 41034 | PUROFILL 150 | 219 | 530 | ~1,2 m3 | 7 l/min | ~10,5 |
Die Kapazitätsangabe bezieht sich auf die Verwendung des von uns angebotenen Ionenaustauscher Mischbettharz bei einem Abschaltzeitpunkt von 10 µS/cm, bei idealer Durchströmungsgeschwindigkeit und einer elektrischen Leitfähigkeit des unaufbereiteten Trinkwassers von 330 µS/cm. Höhere Durchflussraten, hohe Temperaturen sowie Typ und Alter des verwendeten Ionenaustauscher-Mischbettharzes beeinflussen die Kapazität.
Lieferumfang:
- PUROFILL Vollentsalzungspatrone, befüllt mit Mischbettharz zur Vollentsalzung.
- Anschlussarmatur mit flachdichtenden 3/4" Zu- und Auslaufgewinden, Verschlusskappen, Steigrohr mit Filterdüse, Sicherheitssieb am Auslauf, Schlauchadapter.
Technische Daten PUROFILL plus
| Einsatzbereich: | Wasseraufbereitungspatrone mit integriertem Kapazitätsindikator zur Vollentsalzung des Füll-, Ergänzungs- und Kreislaufwassers von Heizungsanlagen, VDI 2035 (salzarmes Fahrweise), SWKI BT 102-01 oder ÖNORM H 5195-1. |
|---|---|
| Betriebs- / Wassertemperatur: | 5 bis 50°C |
| Umgebungstemperatur bei in Betrieb genommenen Filter: | 4 - 30°C |
| Betriebsdruck: | 6 bar bei 20°C, 3 bar bei 50°C |
| Anschluss: | 3/4" AG |
| Material Behälter / Anschlusskopf / Anschlussgewinde / Steigrohr: | Glasfaserverstärkter Kunststoff mit PE-Innenblase / PVC-U / PVC-U / ABS, PVC-U, PP |
Technische Daten Kapazitätsindikator MINIgarde
| Einsatztemperatur: | 1 bis 50°C |
|---|---|
| Gehäusematerial: | POM |
| Material Leitfähigkeitssensor: | Edelstahl V4A |
| Schutzklasse: | IP56 |
| Anzeige Leitfähigkeit (blinkende LED): | <10 µS/cm - grün 10 - 50 µS/cm - gelb >50 µS/cm - rot |
| Spannungsversorgung: | integrierte Batterie (Haltbarkeit, 10 Jahre) |

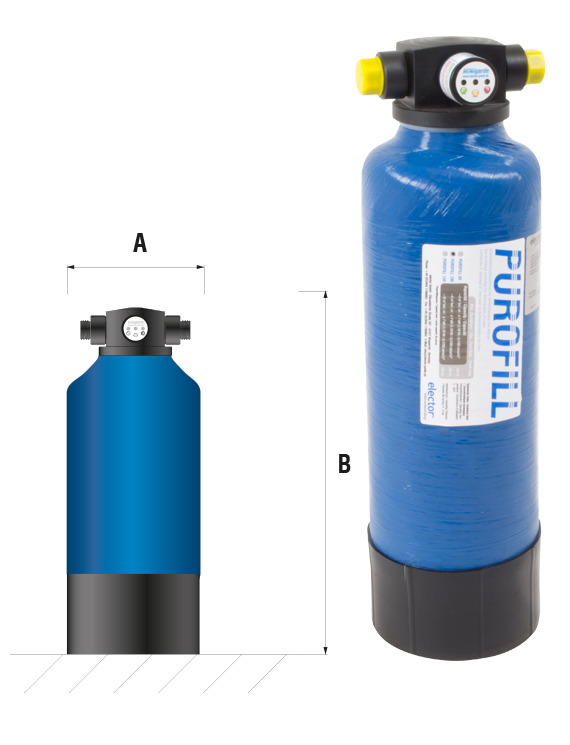

Ausführung und Maße
| Artikel-Nr. | Bezeichnung | A (mm) | B (mm) | Kapazität bei 10°dH / 17,8°fH / 330 µS/cm | empfohlener Nenndurchfluss | Harzvolumen in Liter |
|---|---|---|---|---|---|---|
| 41035 | PUROFILL 50 plus | 140 | 420 | ~0,3 m3 | 2 l/min | ~2,7 |
| 41036 | PUROFILL 100 plus | 159 | 560 | ~0,8 m3 | 5 l/min | ~6,5 |
| 41041 | PUROFILL 150 plus | 219 | 530 | ~1,2 m3 | 7 l/min | ~10,5 |
Die Kapazitätsangabe bezieht sich auf die Verwendung des von uns angebotenen Ionenaustauscher Mischbettharz bei einem Abschaltzeitpunkt von 10 µS/cm, bei idealer Durchströmungsgeschwindigkeit und einer elektrischen Leitfähigkeit des unaufbereiteten Trinkwassers von 330 µS/cm. Höhere Durchflussraten, hohe Temperaturen sowie Typ und Alter des verwendeten Ionenaustauscher-Mischbettharzes beeinflussen die Kapazität.
Lieferumfang:
- PUROFILL plus Vollentsalzungspatrone, befüllt mit Mischbettharz zur Vollentsalzung.
- Anschlussarmatur mit integriertem Kapazitätsindikator MINIgarde sowie flachdichtenden 3/4" Zu- und Auslaufgewinden, Verschlusskappen, Steigrohr mit Filterdüse, Sicherheitssieb im Zu- und Auslauf, Schlauchadapter.

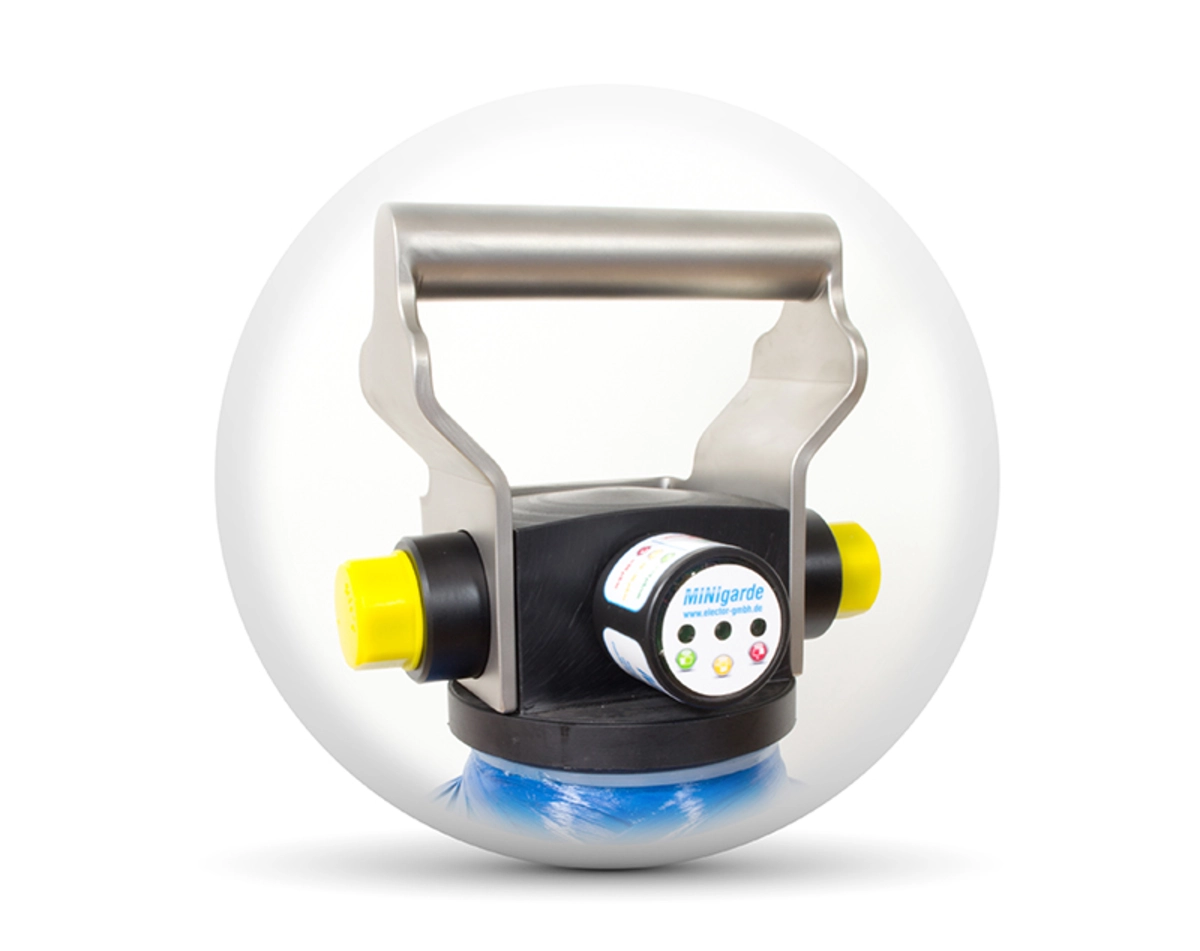

Technische Daten PUROFILL plus mobil
| Einsatzbereich: | Wasseraufbereitungspatrone mit integriertem Kapazitätsindikator und Handgriff zur Vollentsalzung des Füll-, Ergänzungs- und Kreislaufwassers von Heizungsanlagen, VDI 2035 (salzarmes Fahrweise), SWKI BT 102-01 oder ÖNORM H 5195-1. |
|---|---|
| Betriebs- / Wassertemperatur: | 5 bis 50°C |
| Umgebungstemperatur bei in Betrieb genommenen Filter: | 4 - 30°C |
| Betriebsdruck: | 6 bar bei 20°C, 3 bar bei 50°C |
| Anschluss: | 3/4" AG |
| Material Behälter / Anschlusskopf / Anschlussgewinde / Steigrohr / Handgriff: | Glasfaserverstärkter Kunststoff mit PE-Innenblase / PVC-U / PVC-U / ABS, PVC-U, PP / Edelstahl V2A |
Technische Daten Kapazitätsindikator MINIgarde
| Einsatztemperatur: | 1 bis 50°C |
|---|---|
| Gehäusematerial: | POM |
| Material Leitfähigkeitssensor: | Edelstahl V4A |
| Schutzklasse: | IP56 |
| Anzeige Leitfähigkeit (blinkende LED): | <10 µS/cm - grün 10 - 50 µS/cm - gelb >50 µS/cm - rot |
| Spannungsversorgung: | integrierte Batterie (Haltbarkeit, 10 Jahre) |

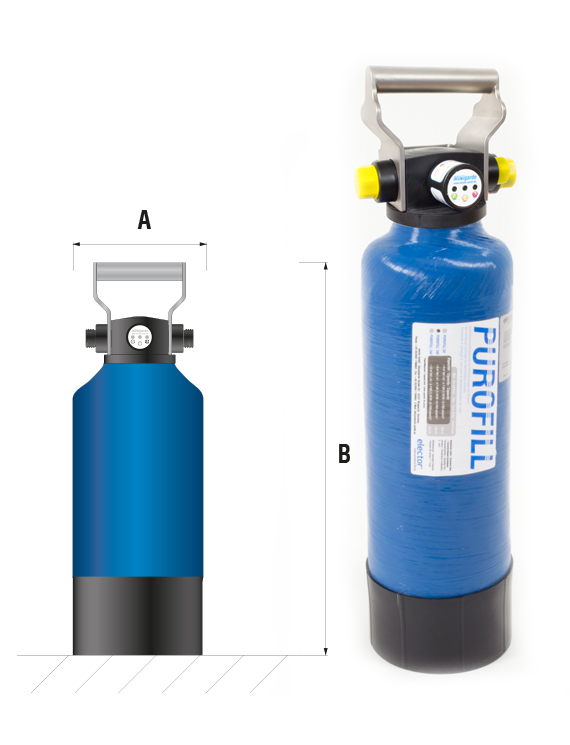

Ausführung und Maße
| Artikel-Nr. | Bezeichnung | A (mm) | B (mm) | Kapazität bei 10°dH / 17,8°fH / 330 µS/cm | empfohlener Nenndurchfluss | Harzvolumen in Liter |
|---|---|---|---|---|---|---|
| 41042 | PUROFILL 50 plus mobil | 140 | 495 | ~0,3 m3 | 2 l/min | ~2,7 |
| 41043 | PUROFILL 100 plus mobil | 159 | 635 | ~0,8 m3 | 5 l/min | ~6,5 |
| 41044 | PUROFILL 150 plus mobil | 219 | 605 | ~1,2 m3 | 7 l/min | ~10,5 |
Die Kapazitätsangabe bezieht sich auf die Verwendung des von uns angebotenen Ionenaustauscher Mischbettharz bei einem Abschaltzeitpunkt von 10 µS/cm, bei idealer Durchströmungsgeschwindigkeit und einer elektrischen Leitfähigkeit des unaufbereiteten Trinkwassers von 330 µS/cm. Höhere Durchflussraten, hohe Temperaturen sowie Typ und Alter des verwendeten Ionenaustauscher-Mischbettharzes beeinflussen die Kapazität.
Lieferumfang:
- PUROFILL plus Vollentsalzungspatrone, befüllt mit Mischbettharz zur Vollentsalzung.
- Anschlussarmatur mit Edelstahl-Handgriff und integriertem Kapazitätsindikator MINIgarde sowie flachdichtenden 3/4" Zu- und Auslaufgewinden, Verschlusskappen, Steigrohr mit Filterdüse, Sicherheitssieb im Zu- und Auslauf, Schlauchadapter.

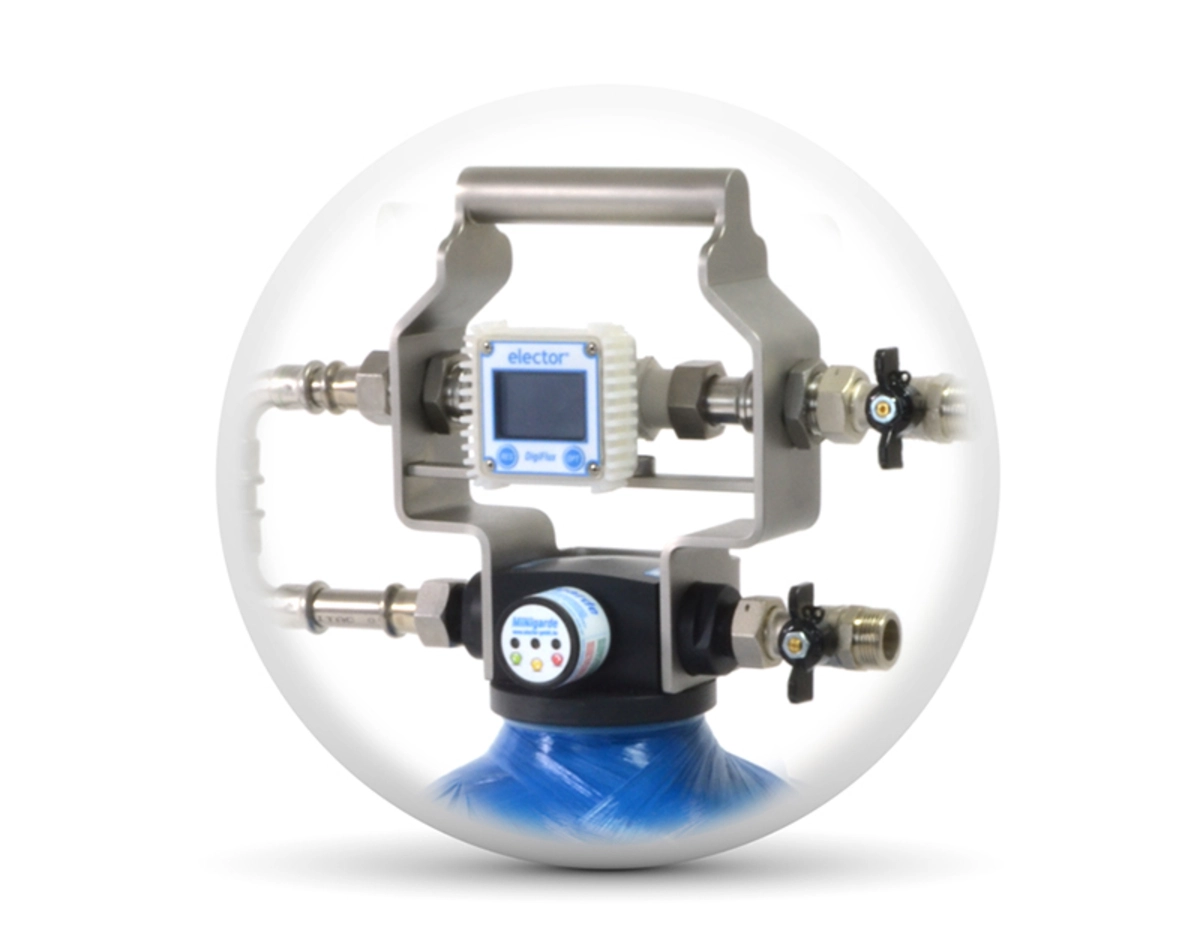

Technische Daten PUROFILL easy
| Einsatzbereich: | Wasseraufbereitungspatrone mit integriertem Kapazitätsindikator, rückstellbarem digitalen Durchflussmengenzähler und Handgriff zur Vollentsalzung des Füll-, Ergänzungs- und Kreislaufwassers von Heizungsanlagen, VDI 2035 (salzarmes Fahrweise), SWKI BT 102-01 oder ÖNORM H 5195-1. |
|---|---|
| Betriebs- / Wassertemperatur: | 5 bis 50°C |
| Umgebungstemperatur bei in Betrieb genommenen Filter: | 4 - 30°C |
| Betriebsdruck: | 6 bar bei 20°C, 3 bar bei 50°C |
| Anschluss: | 3/4" AG |
| Material Behälter / Anschlusskopf / Anschlussgewinde / Steigrohr / Handgriff: | Glasfaserverstärkter Kunststoff mit PE-Innenblase / PVC-U / PVC-U / ABS, PVC-U, PP / Edelstahl V2A |
Technische Daten Kapazitätsindikator MINIgarde
| Einsatztemperatur: | 1 bis 50°C |
|---|---|
| Gehäusematerial: | POM |
| Material Leitfähigkeitssensor: | Edelstahl V4A |
| Schutzklasse: | IP56 |
| Anzeige Leitfähigkeit (blinkende LED): | <10 µS/cm - grün 10 - 50 µS/cm - gelb >50 µS/cm - rot |
| Spannungsversorgung: | integrierte Batterie (Haltbarkeit, 10 Jahre) |
Technische Daten Durchflussmessgerät DigiFlux
| Einsatzbereich: | Messung von Durchflussrate und Durchflussmenge von Flüssigkeiten, die eine Viskosität ähnlich der von Wasser besitzen. |
|---|---|
| Spannungsversorgung: | 3V DC (2 x Batterie Typ AAA, 1,5 V) |
| Gehäuseschutzklasse: | IP64 |
| Durchflussrate: | 50 - 5000 l/h |
| Rückstellbarer Teilmengenzähler: | 0.00 - 9999.9 |
| Gesamtmengenzähler: | 00.00 - 99999.9 |
| Einheiten: | Liter, Gallonen |
| Messgenauigkeit: | ±1% |
| Einsatztemperatur: | 0 - 80°C |
| Betriebsdruck: | max. 10 bar |
| Gehäusematerial: | PA66+GF |
| Material Turbine: | PA66 |
| Material Turbinenschaft: | Edelstahl 1.4404 (316L) |
| Artikelnummer: | 70054 |

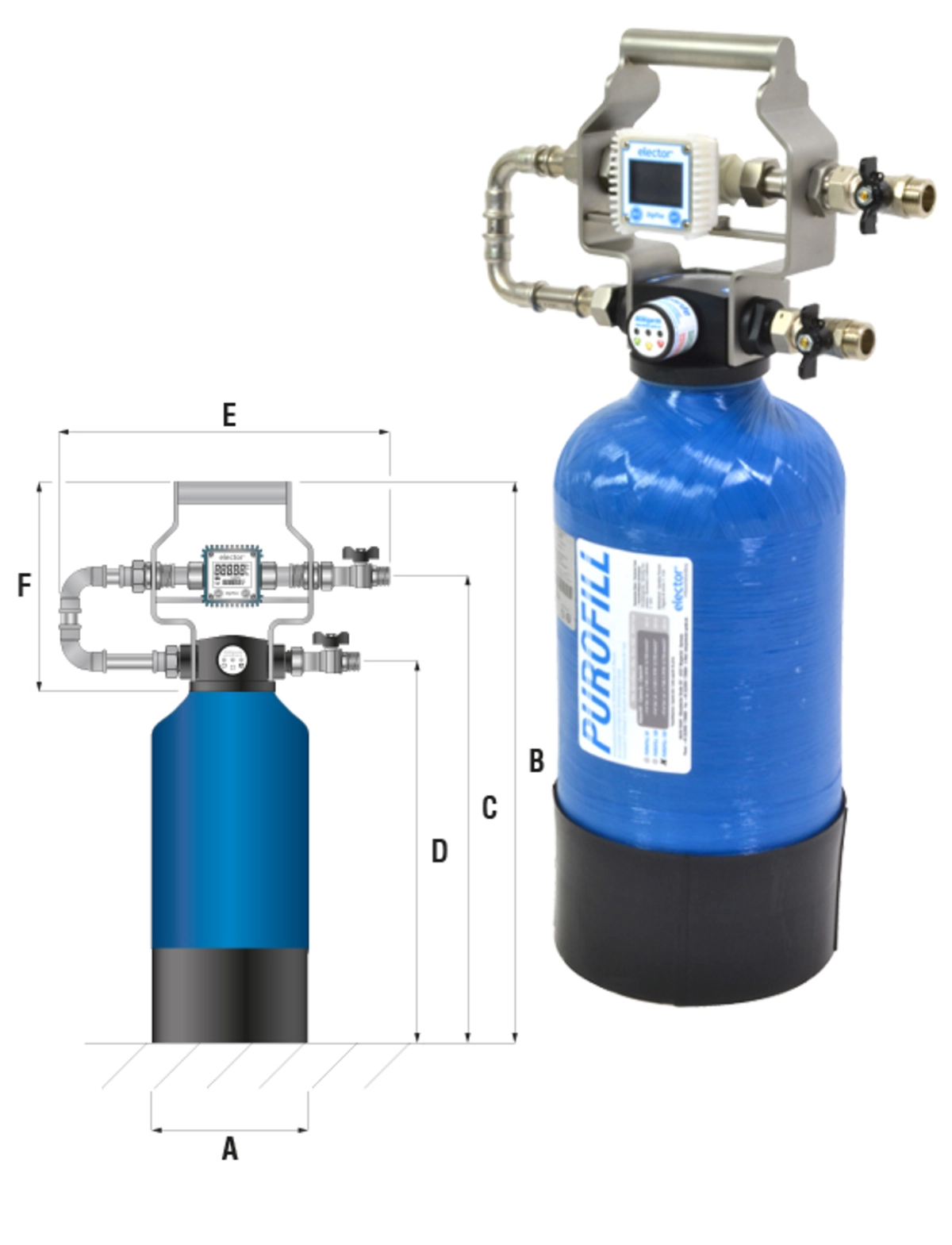

Ausführung und Maße
| Artikel-Nr. | Bezeichnung | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | Kapazität bei 10°dH / 17,8°fH / 330 µS/cm | empfohlener Nenndurchfluss | Harzvolumen in Liter |
|---|---|---|---|---|---|---|---|---|---|---|
| 41048 | PUROFILL 150 easy | 219 | 685 | 585 | 485 | 380 | 240 | ~0,3 m3 | 7 l/min | ~10,5 |
| 41047 | Anschlussarmatur PUROFILL easy | - | - | - | - | - |
Die Kapazitätsangabe bezieht sich auf die Verwendung des von uns angebotenen Ionenaustauscher Mischbettharz bei einem Abschaltzeitpunkt von 10 µS/cm, bei idealer Durchströmungsgeschwindigkeit und einer elektrischen Leitfähigkeit des unaufbereiteten Trinkwassers von 330 µS/cm. Höhere Durchflussraten, hohe Temperaturen sowie Typ und Alter des verwendeten Ionenaustauscher-Mischbettharzes beeinflussen die Kapazität.
Lieferumfang:
- PUROFILL easy Vollentsalzungspatrone, befüllt mit Mischbettharz zur Vollentsalzung.
- Anschlussarmatur mit Edelstahl-Handgriff und integriertem Kapazitätsindikator MINIgarde sowie DigiFlux Durchflussmessgerät, Anschlusskugelhähne, äußere Verrohrung aus Edelstahl, Steigrohr mit Filterdüse, Sicherheitssieb im Zu- und Auslauf.
