Salzarmes Nachfüll- und Ergänzungswasser
Wasserfilterstation zur Nachfüllwasseraufbereitung für Heizungsanlagen in salzarmer Fahrweise
REFILL ist eine Wasserfilterstation zur Vollentsalzung des Nachfüll- bzw. Ergänzungswassers für Heizungsanlagen, die gemäß VDI 2035 in salzarmen Fahrweise betrieben werden. Den Anforderungen anderer Richtlinien an die Qualität des Nachfüllwassers, wie der ÖNORM H 5195-1 und der SWKI BT 102-01, entspricht die Wasseraufbereitung mit dem REFILL Wasserfiltersystem ebenfalls.
Das Wasserfiltersystem REFILL ist zur festen Installation zwischen Trinkwasserleitung und Heizungsanlage ausgelegt. Es kann in bestehende halb- und vollautmatische Nachfüllsysteme oder Druckhalteanlagen integriert werden.

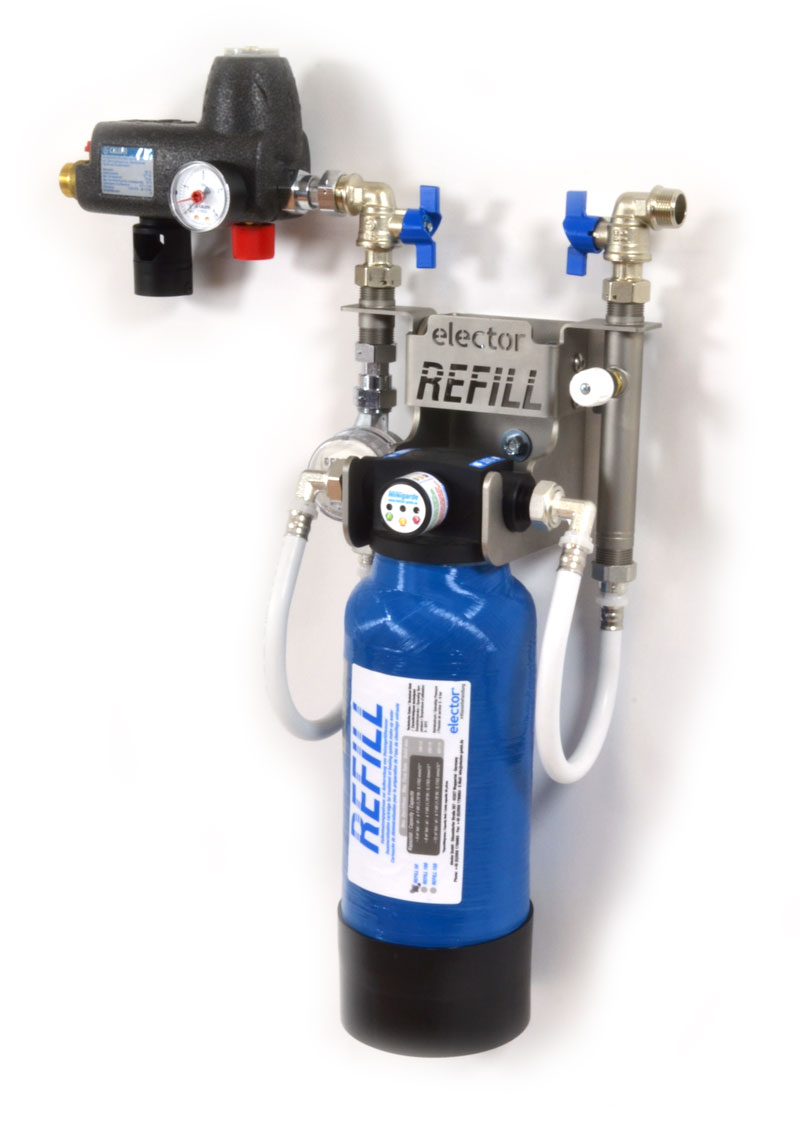

REFILL verfügt über eine Edelstahl-Wandhalterung, einen Wasserzähler, die Ionenaustauscherpatrone zur Vollentsalzung mit dem integrierten Kapazitätsindikator MINIgarde sowie ein Ventil zur Wasserprobenentnahme und Entlüftung des Wasserfiltersystems.
Je nach Ausführung wird REFILL inklusive einer kompakten Heizungsfüllarmatur mit Systemtrenner zur Erfüllung der EN 1717 geliefert.
Das mit REFILL aufbereitete Wasser entspricht den Anforderungen an ein salzarmes Nachfüll- und Ergänzungswasser gemäß geltenden Richtlinien. Innerhalb des Kapazitätsbereiches liegt die Gesamthärte bei <0,1°dH und die elektrische Leitfähigkeit des Nachfüll- und Ergänzungswassers auf einem Niveau von <10 µS/cm.
Durch die Installation von REFILL in der Nachfüllleitung wird sichergestellt, das die Systemwasserqualität durch eventuelle Nachfüllvorgänge nicht nachteilig verändert wird und so Gewährleistungsansprüche aufrechterhalten werden.
Heizungsbefüllstation für unterschiedliche Volumenanforderungen
Je nach Anforderungen an den jährlichen Wasserbedarf und den Mineraliengehalt bzw. die elektrische Leitfähigkeit des Trinkwassers kann REFILL in unterschiedlichen Varianten ausgelegt werden.

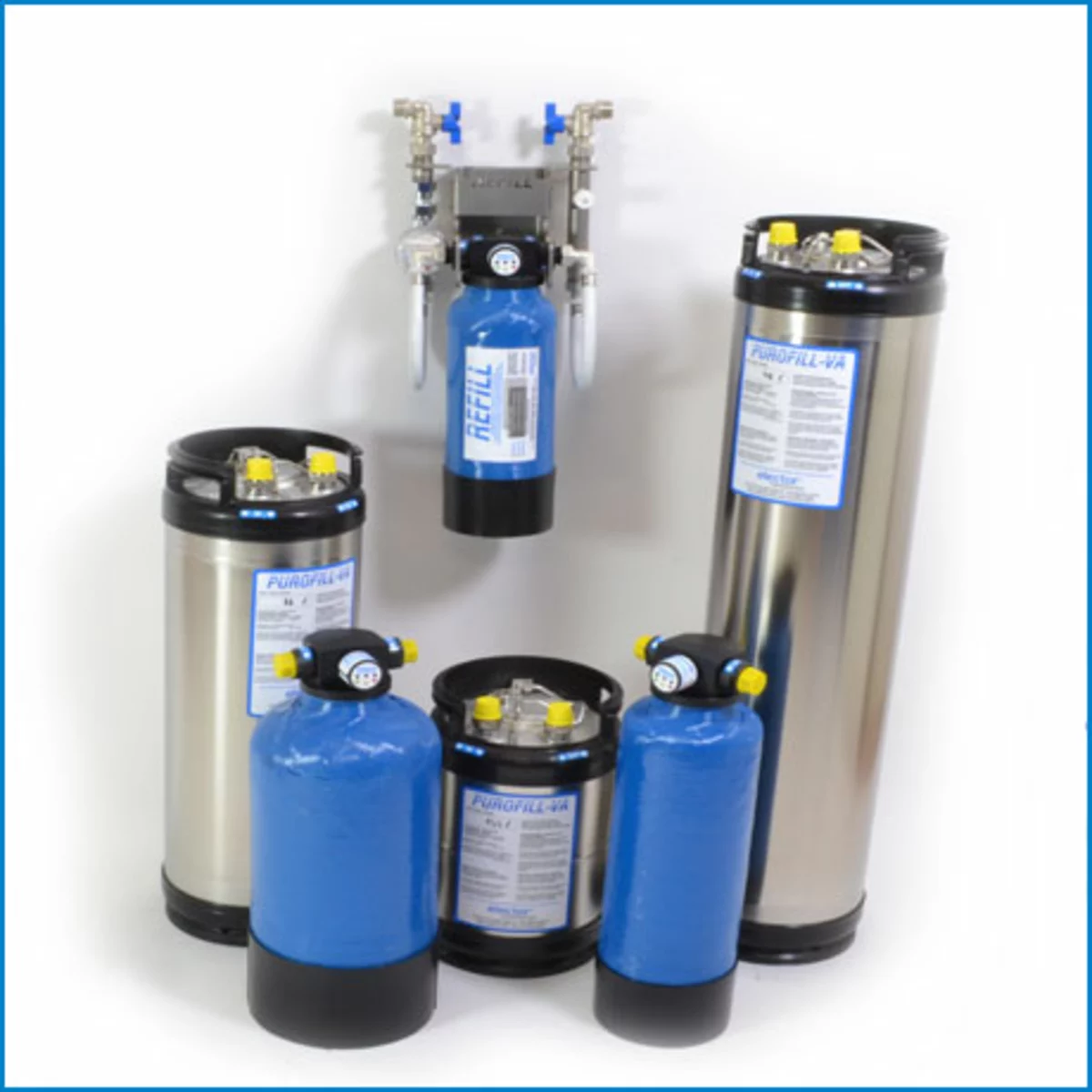

Von der wandhängenden Polyglaspatrone bei REFILL 50plus, für Füllmengen bis ca. 300 Liter, bishin zur druckfesten bodenstehenden Ionenaustauscherpatrone aus Edelstahl bei REFILL-VA.40 plus, die ein Füllvolumen von bis ca. 6000 Liter ermöglicht, sind diverse Ausführungen möglich.
Flexibel bei kurzfristigem Mehrbedarf
Das REFILL Wasserfiltersystem schränkt nicht automatisch die mögliche Füllmenge ein.
Sollte beispielsweise aufgrund von Umbauarbeiten kurzfristig eine höhere Nachfüllwassermenge benötigt werden, können größere Ionenaustauscherpatronen einfach an die 3/4" Gewinde der REFILL-Wandarmatur angeschlossen werden.
REFILL ist ein Wasserfiltersystem – erdacht von Heizungbauern in Kooperation mit elector für Heizungsbauer!
Auch für hohen Wasserbedarf und hohe Drücke

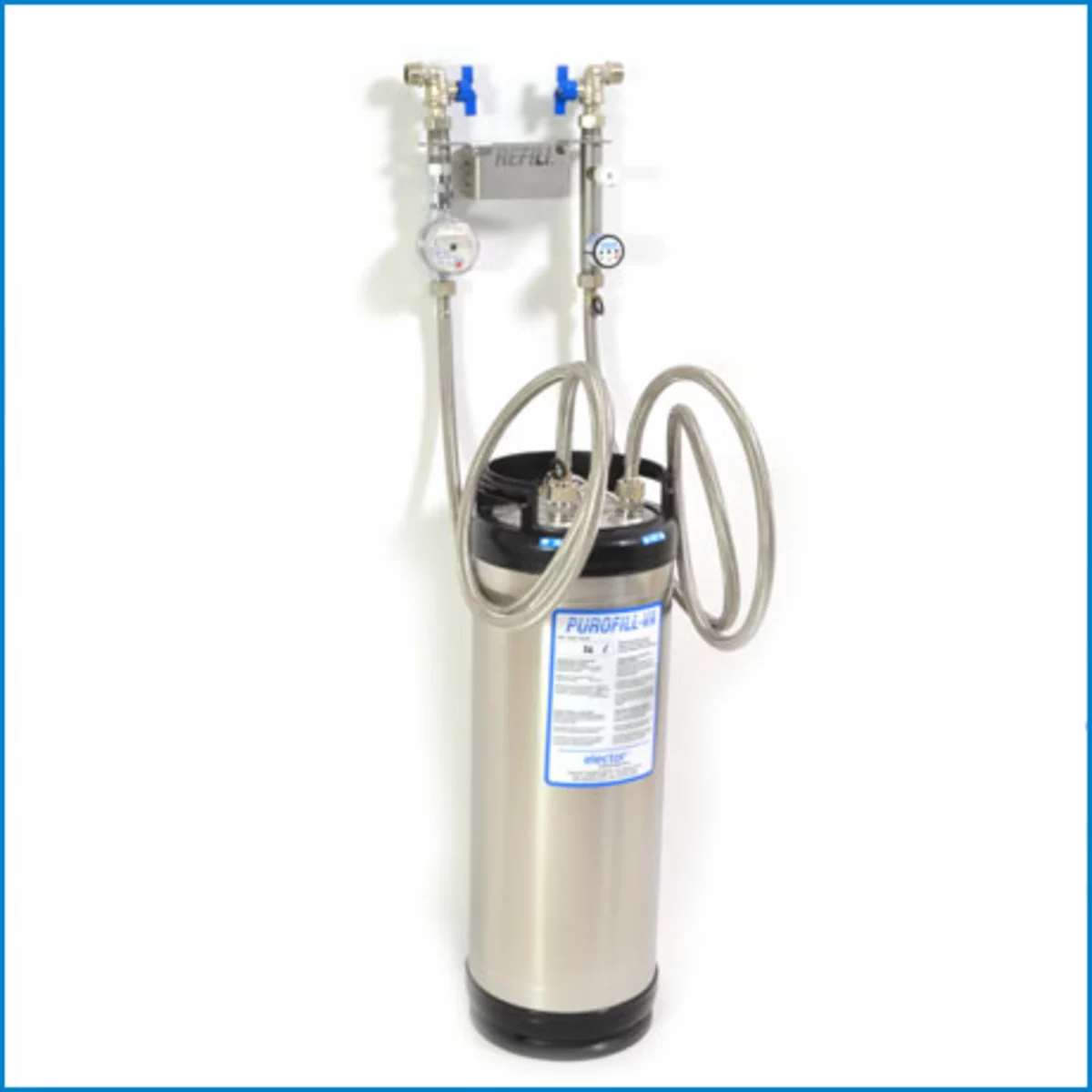

Das REFILL-VA Wasserfiltersystem wird mit der Edelstahl-Wandarmatur und bodenstehenden Ionenaustauscherpatronen aus Edelstahl geliefert.
Diese Version eignet sich insbesondere für Einsatzzwecke, wo mit hohen Drücken bis 10 bar, mit Druckschlägen durch schaltende Magnetventile oder mit einem hohen Nachfüllwasserbedarf gerechnet werden muss.

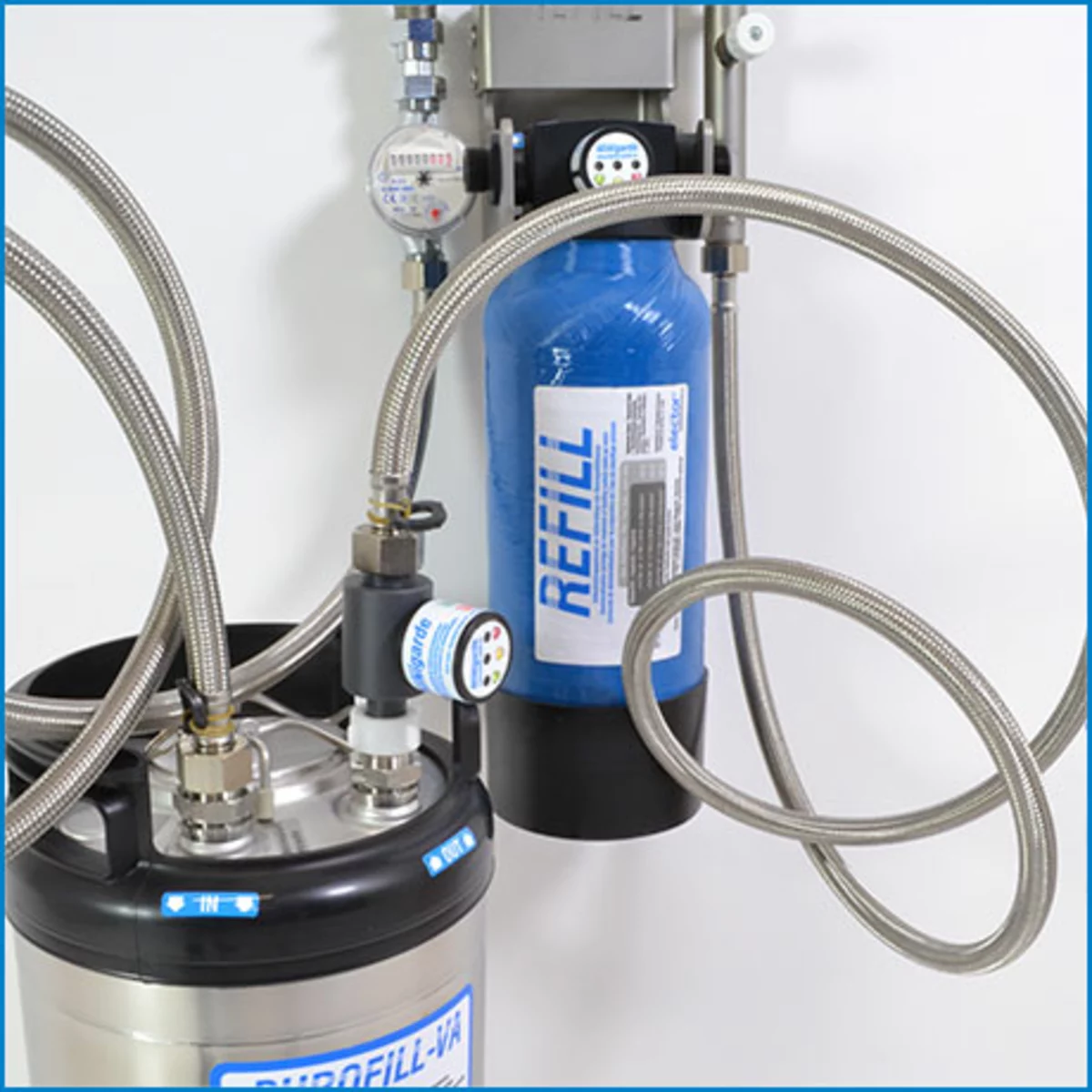

Im Lieferumfang sind unsere hochwertigen FlexConnect Edelstahlschläuche enthalten, mit der die Ionenaustauscherpatrone befestigt wird.
Die Wasserqualität unter Kontrolle

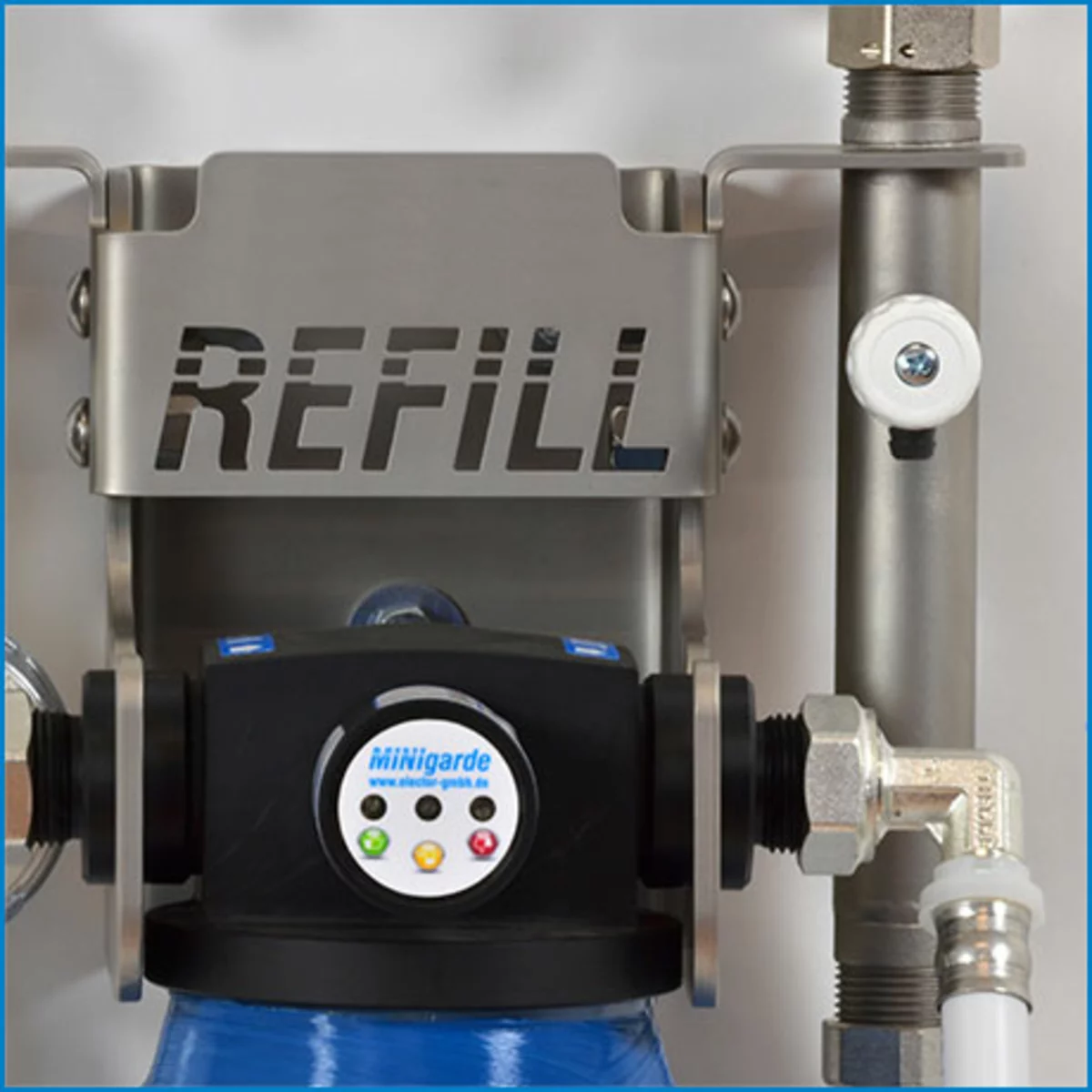

Das REFILL Wasserfiltersystem wird standardisiert mit dem MINIgarde Kapazitätsindikator geliefert. Dieser überwacht kontinuierlich die elektrische Leitfähigkeit und somit die Kapazität der Ionenaustauscherharze bzw. die Qualität des Nachfüll- und Ergänzungswassers.
Zusätzlich ist an REFILL ein Entlüftungs- und Probenentnahmeventil enthalten. Hierüber haben Sie stets Zugriff auf das Nachfüllwasser um auch dessen Qualität im Rahmen einer Wasseranalyse zu überprüfen.
Einfachste Erweiterbarkeit

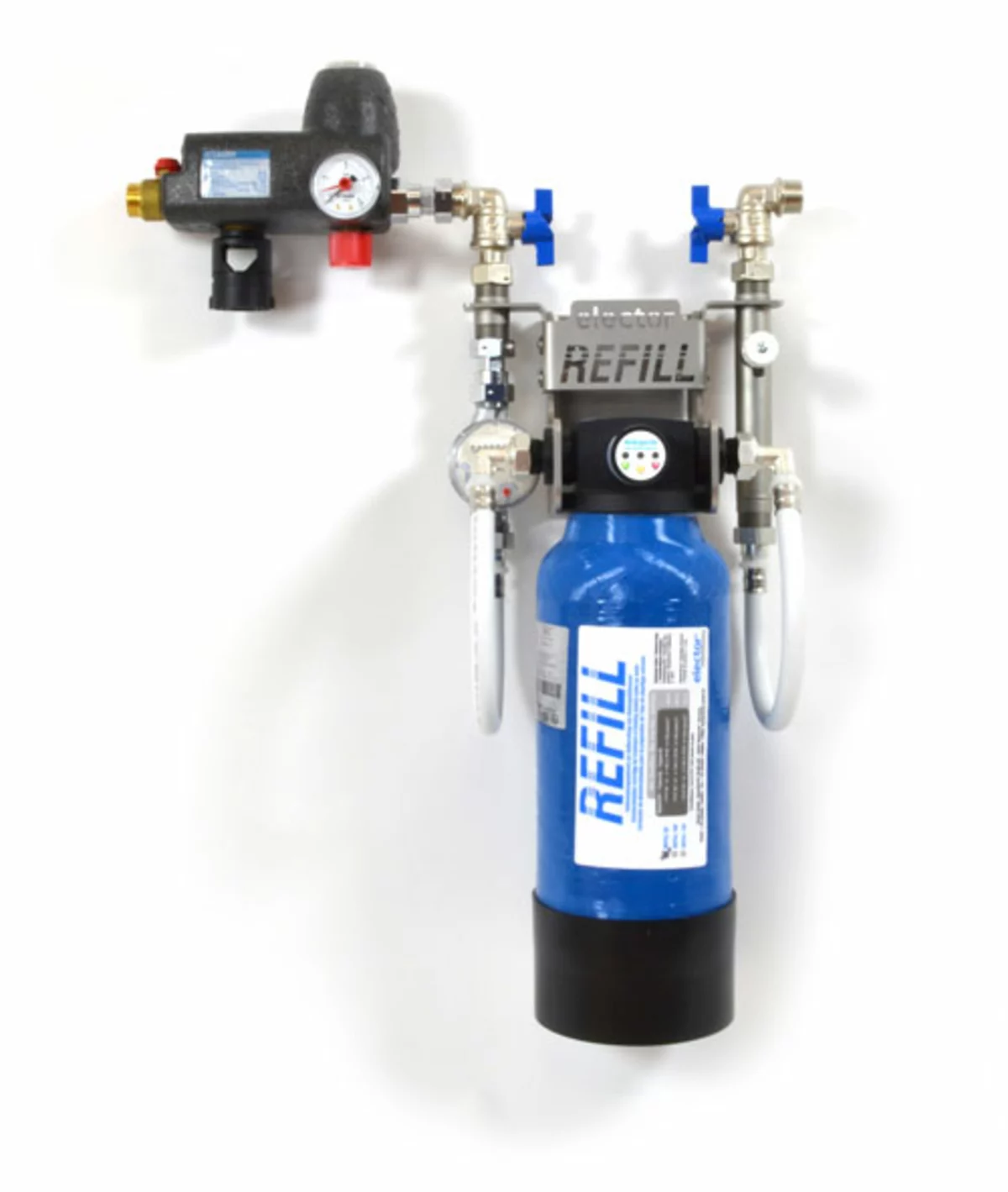

Eine kompakte Heizungsbefüllarmatur mit Systemtrenner BA ist in manchen Ausführungen des REFILL Wasserfiltersystems bereits enthalten.
Grundsätzlich ist REFILL jedoch kompatibel zu jeglichen Füllarmaturen oder automatischen Nachfüll- und Druckhaltestationen.

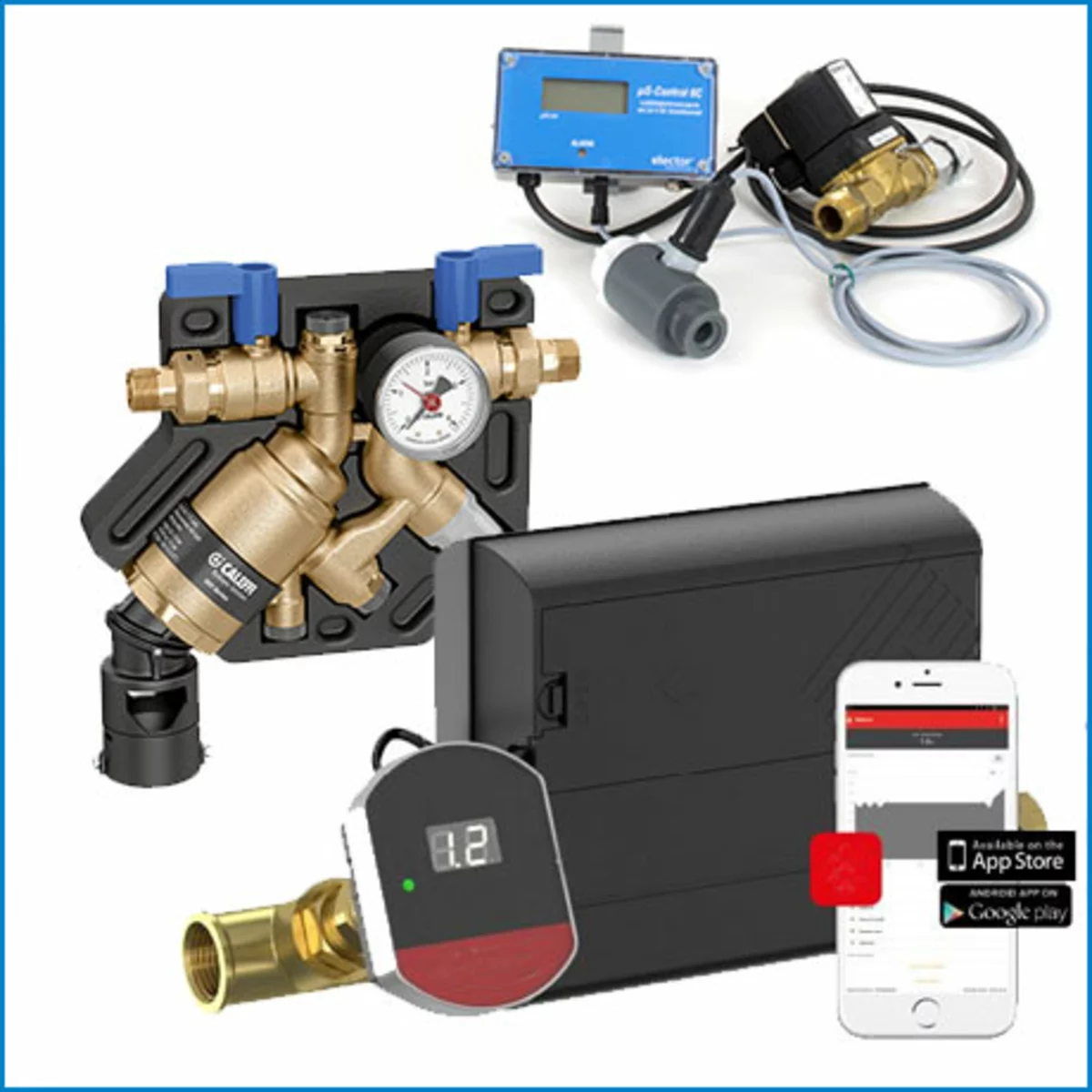

In Ergänzung zu der Standardausführung kann REFILL mit dem Leitfähigkeitsmessgerät LFG-6C erweitert werden, welches einen Schaltkontakt für die Steuerung eines Magnetventils oder der Kommunikation mit der Gebäudeleittechnik dient.
Darüber hinaus bieten wir die Füllarmatur PA Autofill. Dies ist eine automatische Druckhalte- und Heizungsbefüllarmatur mit integrierter Leckageerkennung und Steuerung mit oder ohne Smartphone-App.
Merkmale der Vollentsalzungsstation REFILL
- Hochwertige Wandhalterung aus Edelstahl.
- Integrierbar in jede Nachspeisestrecke, auch bei automatischen Nachspeisestationen.
- Flexibilität durch Anschlussmöglichkeit verschiedener Ionentauscher-Patronen.
- Kein Gefahr des Mischbettharzdurchbruches, da Sicherheitssieb am Patronenausgang vorhanden.
- Leitfähigkeitsüberwachung durch MINIgarde Leitfähigkeitsindikatorn.
- Erweiterbar mit professionellem Leitfähigkeitsmessgerät, welches ein Magnetventil schalten und an die GLT angeschlossen werden kann und mit automatischem Leckagewächter.
- Mit Probenentnahmeventil zur Spülung und Beprobung der Station.
- Stets erweiterbar mit kompakter Füllarmatur und Systemtrenner BA.
- Einfacher Wechsel des Mischbettharzes.
Technische Daten REFILL
| Einsatzbereich: | Vollentsalzung des Nachfüll- und Ergänzungswassers nach VDI Richtlinie 2035 salzarme Fahrweise, sowie gemäß SWKI BT 102-01 oder ÖNORM H 5195-1. |
|---|---|
| Einsatztemperatur: | 5 bis 50°C |
| Betriebsdruck mit Polyglasflasche: | 6 bar bei 20°C, 3 bar bei 50°C |
| Betriebsdruck mit Edelstahlpatrone: | 10 bar bei 20°C, 6 bar bei 50°C |
| Anschluss: | 3/4" AG |
Ausführungen
| Artikel-Nr. | Bezeichnung | Montage | Patronen- material | Patronen- inhalt l | Kapazität* bei 10°dH / 17,8°dH | empfohlene Durchflussrate l/h |
|---|---|---|---|---|---|---|
| 41004 | REFILL 50plus - basic | Wand | Polyglas | 2,7 | ~0,3 m3 | 100 |
| 41024 | REFILL 50plus - inkl. Füllarmatur | |||||
| 41005 | REFILL 100plus - basic | 6,5 | ~0,8 m3 | 260 | ||
| 41025 | REFILL 100plus - inkl. Füllarmatur | |||||
| 41009 | REFILL 150plus - basic | Wand / Patrone bodenstehend | 10,5 | ~1,2 m3 | 420 | |
| 41026 | REFILL 150plus - inkl. Füllarmatur | |||||
| 41018 | REFILL-VA.14 basic | Edelstahl | 13,5 | ~2 m3 | 560 | |
| 41029 | REFILL-VA.14 plus - inkl. Füllarmatur | |||||
| 41007 | REFILL-VA.26 basic | 25 | ~3,9 m3 | 1040 | ||
| 41027 | REFILL-VA.26 plus - inkl. Füllarmatur | |||||
| 41008 | REFILL-VA.40 basic | 40 | ~6 m3 | 1600 | ||
| 41028 | REFILL-VA.40 plus - inkl. Füllarmatur |
Die Kapazitätsangabe bezieht sich auf die Verwendung des von uns angebotenen Ionenaustauscher Mischbettharz bei einem Abschaltzeitpunkt von 10 µS/cm bei idealer Durchströmungsgeschwindigkeit. Höhere Durchflussraten, hohe Temperaturen sowie Typ und Alter des verwendeten Ionenaustauscher-Mischbettharzes beeinflussen die Kapazität.

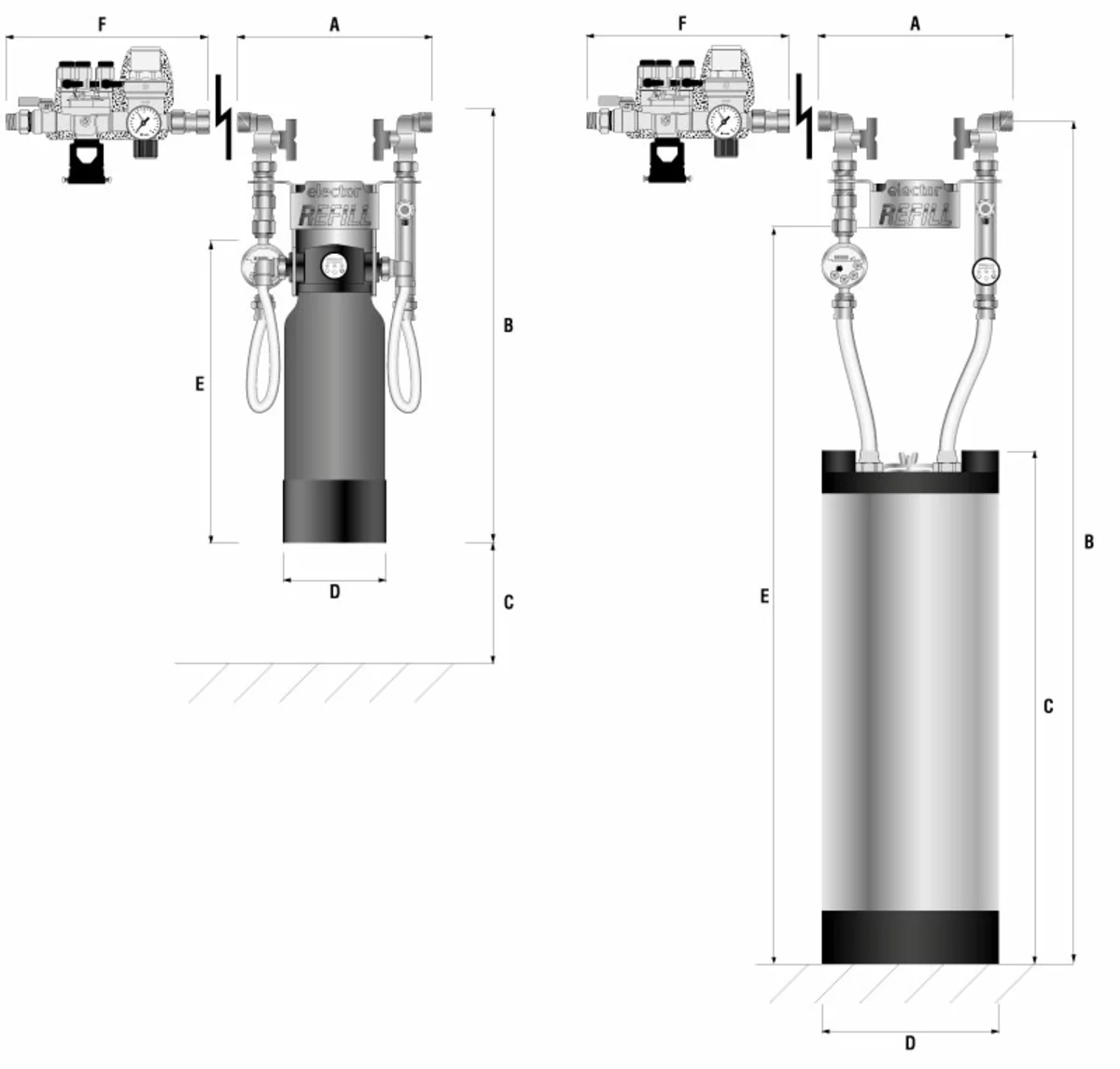

Abmessung (mm)
| Artikel-Nr. | Bezeichnung | Montage | A | B | C | D | E | F |
|---|---|---|---|---|---|---|---|---|
| 41004 | REFILL 50plus basic | Wand | 265 | 600 | ~260 | 140 | 420 | - |
| 41024 | REFILL 50plus | 255 | ||||||
| 41005 | REFILL 100plus basic | 725 | 159 | 560 | - | |||
| 41025 | REFILL 100plus | 255 | ||||||
| 41009 | REFILL 150plus basic | Wand / Patrone bodenstehend | variabel über Flexschlauch. Max. C + 180 + 2000 mm | 530 | 219 | 530 | - | |
| 41026 | REFILL 150plus | 530 | 255 | |||||
| 41018 | REFILL-VA.14 basic | 398 | 239 | variabel über Flexschlauch. Max. C + 2000 mm | - | |||
| 41029 | REFILL-VA.14 plus | 398 | 255 | |||||
| 41007 | REFILL-VA.26 basic | 703 | - | |||||
| 41027 | REFILL-VA.26 plus | 703 | 255 | |||||
| 41008 | REFILL-VA.40 basic | 1029 | - | |||||
| 41028 | REFILL-VA.40 plus | 1029 | 255 |
